Maximisation de l'efficacité dans les entraînements industriels : Enroulements de moteurs optimisés pour le fonctionnement sur onduleur
Moteurs électriques performants
Dans un projet d'optimisation des entraînements industriels, PACK LitzWire a travaillé en étroite collaboration avec un client qui utilisait des moteurs électriques modernes avec des convertisseurs de fréquence rapides. L'objectif était de concevoir les enroulements des moteurs de manière à ce qu'ils résistent aux exigences élevées en matière d'efficacité, de charge thermique et de stabilité mécanique en fonctionnement.
Le défi
Le défi résidait moins dans les composants individuels que dans l'interaction complexe entre l'électronique de puissance et le moteur. Les fréquences de commutation élevées des onduleurs induisaient non seulement des pertes ohmiques, mais aussi des pertes par courants de Foucault importantes dans les enroulements. En même temps, les enroulements des moteurs devaient dissiper la chaleur de manière fiable pour gérer les densités de puissance élevées et résister aux forces mécaniques et aux vibrations à des vitesses élevées.

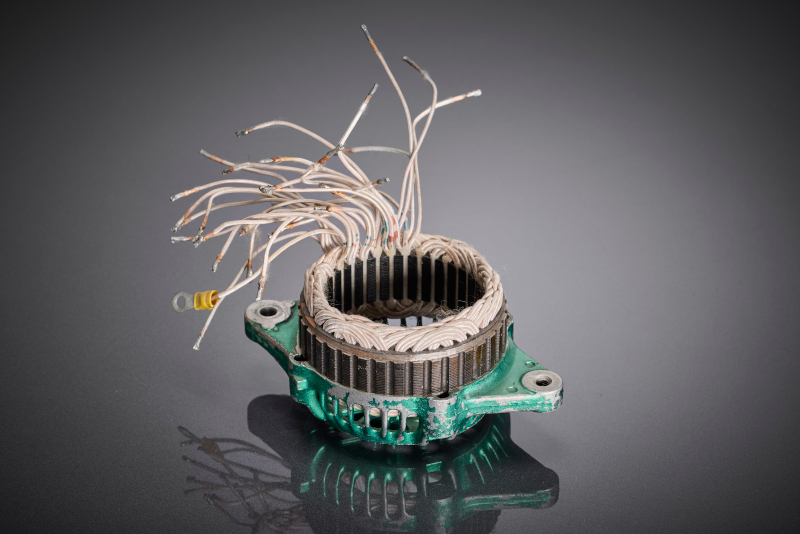

La conception de l'enroulement est spécifiquement adaptée au fonctionnement avec des entraînements à fréquence variable et réduit les pertes liées à l'onduleur dans l'interaction entre l'électronique de puissance et le moteur.

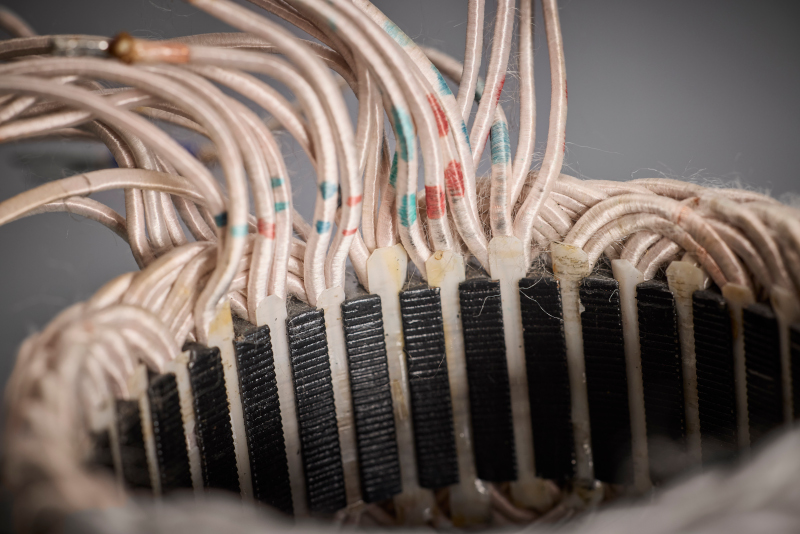

La structure optimisée du fil de litz favorise une distribution uniforme du courant aux fréquences de commutation élevées et contribue au soulagement thermique ainsi qu'à la stabilité mécanique de l'enroulement du moteur.
Soutien de PACK LitzWire
PACK LitzWire a apporté son savoir-faire technique de manière ciblée : lors d'ateliers conjoints avec les ingénieurs de développement du client, les géométries réelles des composants et les paramètres de commande ont été analysés afin d'identifier les mécanismes de perte dominants. Sur cette base, la structure du fil de litz a été adaptée – l'épaisseur du fil unique et le nombre de brins ont été choisis de manière à ce que la résistance AC reste minimale à la fréquence de commutation spécifique des onduleurs. À l'aide d'évaluations basées sur des simulations, il a été vérifié si les pertes de commutation ou les pertes de conduction prédominaient dans le cycle de charge respectif, et le fil de litz a été conçu en conséquence pour atteindre un équilibre optimal entre la section transversale du cuivre et l'isolation.
Résultat
Le résultat de cette approche globale a été un enroulement de moteur spécialement optimisé pour le fonctionnement avec un convertisseur de fréquence. Il a montré des pertes globales nettement inférieures dans le groupe motopropulseur et a permis une conception plus compacte du moteur avec la même puissance – un gain mesurable en termes d'efficacité, de stabilité thermique et de fiabilité mécanique.
