RUPATEX®

Isolation renforcée pour une sécurité maximale

Fil fin à triple isolation pour des bobinages compacts et performants.

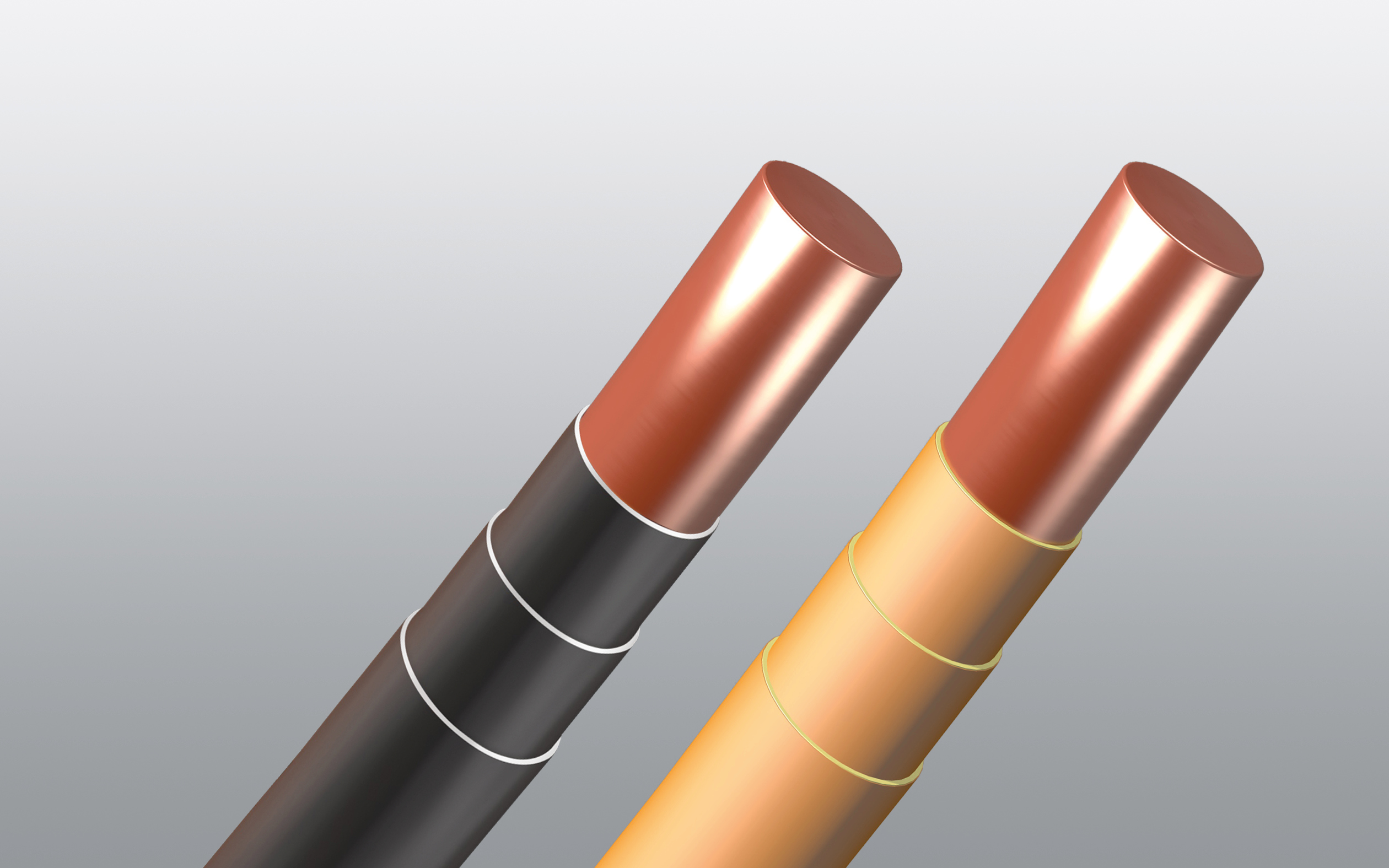

RUPATEX Runddraht mit unterschiedlicher Isolationsausführung im Vergleich

RUPATEX® combine une triple isolation en ETFE avec une structure matérielle stable pour des bobinages fiables et compacts. Cette isolation renforcée réduit les étapes de fabrication et permet des processus de production hautement efficaces. Notre gestion rigoureuse de la qualité garantit les normes de sécurité les plus élevées, comme en témoignent nos certifications UL et VDE disponibles en téléchargement direct.

Télécharger les Certificats

RUPATEX® class B

RUPATEX® Class B – Fil de cuivre à triple isolation. Grâce à son isolation triple intégrée, ce fil permet la construction efficace de transformateurs de sécurité sans isolation de couche supplémentaire. Il répond aux normes de sécurité les plus strictes tout en offrant un design compact et une grande facilité de mise en œuvre.

Triple isolation intégrée
Sécurité conforme aux normes
Construction de transformateurs efficace

Demander maintenant

Combine un conducteur en cuivre avec une isolation renforcée multicouche selon les normes CEI 62368 (CEI 60950) / CEI 61558. Cela permet de réaliser des transformateurs de sécurité, des alimentations à découpage et des conceptions médicales en Classe B sans isolation intermédiaire supplémentaire.

Aperçu des avantages :

Respect des normes internationales en vigueur.
Suppression de l'isolation intermédiaire entre les couches.
Temps de bobinage considérablement réduit et économie de matière.
Conceptions de transformateurs plus compactes et rentables avec un respect garanti des distances d'isolement.
Étamage direct sans dénudage préalable.
Lignes de fuite et distances dans l'air intégrées.
Livrable en petites quantités et en différentes couleurs.

Combine un conducteur en cuivre avec une isolation renforcée multicouche selon les normes CEI 62368 (CEI 60950) / CEI 61558. Cela permet de réaliser des transformateurs de sécurité, des alimentations à découpage et des conceptions médicales en Classe B sans isolation intermédiaire supplémentaire.

Aperçu des avantages :

Respect des normes internationales en vigueur.
Suppression de l'isolation intermédiaire entre les couches.
Temps de bobinage considérablement réduit et économie de matière.
Conceptions de transformateurs plus compactes et rentables avec un respect garanti des distances d'isolement.
Étamage direct sans dénudage préalable.
Lignes de fuite et distances dans l'air intégrées.
Livrable en petites quantités et en différentes couleurs.

RUPATEX® class F

RUPATEX® Class F – Fil de cuivre à triple isolation. Ce développement pour des exigences thermiques accrues permet des conceptions critiques pour la sécurité en Classe F (TI 155 °C). Obtenez des densités de puissance et des réserves de température plus élevées dans l'industrie et les systèmes d'entraînement, avec une grande facilité de mise en œuvre.

Isolation Classe F
Densité de puissance accrue
Sécurité et compacité

Demander maintenant

La Classe F est l'évolution pour les exigences thermiques plus élevées. Basé sur un fil de cuivre émaillé plus résistant à la chaleur et un système de triple isolation modifié, il permet des conceptions de sécurité en Classe F (type TI 155 °C). Cela permet d'atteindre des densités de puissance et des réserves de température supérieures dans les alimentations, l'électronique industrielle et la robotique.

Aperçu des avantages :

Températures de bobinage admissibles plus élevées par rapport aux systèmes Class B.
Conformité aux normes de sécurité établies.
Suppression de l'isolation de couche supplémentaire.
Processus de bobinage accélérés et consommation de matière réduite.
Conceptions de transformateurs compactes avec respect certifié des distances d'isolation.
Étamage direct sans dénudage préalable.
Lignes de fuite et distances dans l'air intégrées.
Livrable en petites quantités et en différentes couleurs.

La Classe F est l'évolution pour les exigences thermiques plus élevées. Basé sur un fil de cuivre émaillé plus résistant à la chaleur et un système de triple isolation modifié, il permet des conceptions de sécurité en Classe F (type TI 155 °C). Cela permet d'atteindre des densités de puissance et des réserves de température supérieures dans les alimentations, l'électronique industrielle et la robotique.

Aperçu des avantages :

Températures de bobinage admissibles plus élevées par rapport aux systèmes Class B.
Conformité aux normes de sécurité établies.
Suppression de l'isolation de couche supplémentaire.
Processus de bobinage accélérés et consommation de matière réduite.
Conceptions de transformateurs compactes avec respect certifié des distances d'isolation.
Étamage direct sans dénudage préalable.
Lignes de fuite et distances dans l'air intégrées.
Livrable en petites quantités et en différentes couleurs.

Fil de Litz RUPATEX®

RUPATEX® - Fils de Litz HF extrudés : Résistance maximale pour les bobinages exigeants. Partout où les fils de Litz haute fréquence standard atteignent leurs limites mécaniques ou électriques, les fils de Litz extrudés offrent la solution optimale.

Grande flexibilité
Robustesse mécanique
Rigidité diélectrique accrue

Demander maintenant

L'extrusion protège le faisceau délicat de brins individuels contre les influences extérieures et améliore significativement les paramètres techniques :

Rigidité diélectrique accrue : La gaine sert de barrière supplémentaire et fiable contre les claquages électriques. Répond aux exigences de fil de Litz à triple isolation avec isolation renforcée selon les normes DIN EN 62368-1, DIN EN 60065, DIN EN 61558 et DIN EN 60601.
Note : Nos gaines atteignent une tension de claquage de 3 à 4 kV avec une épaisseur de paroi de seulement 0,1 mm (3 couches).
Haute résistance thermique : Homologué pour la Classe F (155°C).
Flexibilité exceptionnelle : Malgré la couche supplémentaire, les câbles restent extrêmement souples.
Protection mécanique : Le fil de Litz devient moins sensible à l'abrasion et aux contraintes de compression.
Résistance chimique : Nos matériaux offrent une protection contre les huiles, les graisses et diverses substances chimiques.
Facilité de mise en œuvre : La gaine extrudée se retire très facilement pour permettre le contactage ultérieur des brins.
Homologations : UL (E257248) et VDE (D254).

L'extrusion protège le faisceau délicat de brins individuels contre les influences extérieures et améliore significativement les paramètres techniques :

Rigidité diélectrique accrue : La gaine sert de barrière supplémentaire et fiable contre les claquages électriques. Répond aux exigences de fil de Litz à triple isolation avec isolation renforcée selon les normes DIN EN 62368-1, DIN EN 60065, DIN EN 61558 et DIN EN 60601.
Note : Nos gaines atteignent une tension de claquage de 3 à 4 kV avec une épaisseur de paroi de seulement 0,1 mm (3 couches).
Haute résistance thermique : Homologué pour la Classe F (155°C).
Flexibilité exceptionnelle : Malgré la couche supplémentaire, les câbles restent extrêmement souples.
Protection mécanique : Le fil de Litz devient moins sensible à l'abrasion et aux contraintes de compression.
Résistance chimique : Nos matériaux offrent une protection contre les huiles, les graisses et diverses substances chimiques.
Facilité de mise en œuvre : La gaine extrudée se retire très facilement pour permettre le contactage ultérieur des brins.
Homologations : UL (E257248) et VDE (D254).

Nahaufnahme von aufgewickeltem Kupferdraht auf einer Spule

Liste de Livraison Immédiate

Un large choix de fils de Litz HF et de fils fins immédiatement disponibles en stock.

Produits immédiatement disponibles

Bobinages compacts, résultats probants

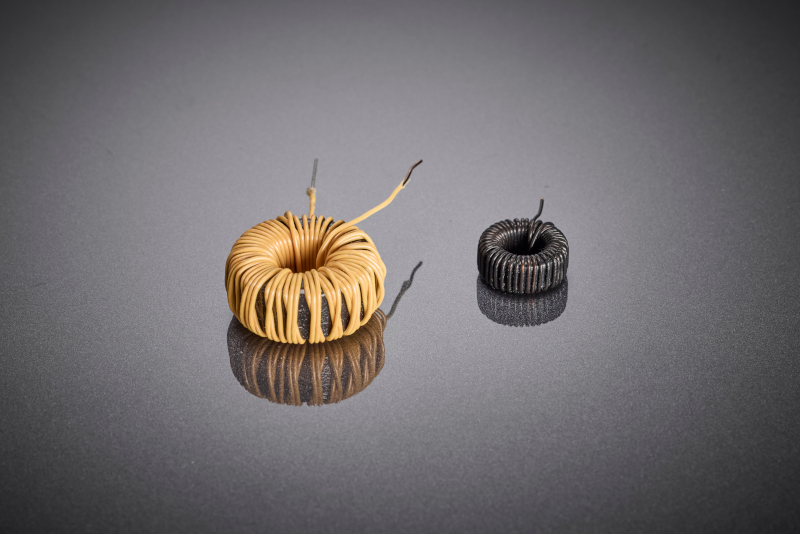

Bobinages fiables pour transformateurs toroïdaux

Pour les rayons de bobinage courts et les géométries de noyau fermées dans les installations PV et éoliennes, RUPATEX® offre une structure de fil robuste et facile à guider, qui reste stable même sous tension.

La triple isolation en ETFE protège contre l'abrasion et favorise un traitement uniforme et efficace sur les machines à bobiner automatiques.

Vers l'étude de cas
