La sécurité du patient avant tout : Enroulements de transformateurs conformes aux normes selon IEC 61558
PACK LitzWire a soutenu un fabricant d'appareils médicaux dans le développement de fils de litz HF pour transformateurs d'isolement qui répondent aux normes d'isolation les plus élevées tout en économisant de l'espace.
L'application
Pour un fabricant du secteur médical, PACK LitzWire a accompagné l'optimisation des transformateurs d'isolement dans les équipements de chirurgie haute fréquence et les systèmes d'imagerie. L'objectif était de concevoir les enroulements de manière à garantir la protection des patients (MOPP) et une rigidité diélectrique maximale, sans renoncer à la miniaturisation et à une construction efficace.
Le défi
Les défis résidaient dans le respect strict des normes IEC 61558 et IEC 60601. Les transformateurs devaient respecter des lignes de fuite et des distances dans l'air importantes pour garantir une isolation renforcée ou double, tout en restant compacts. Les enroulements conventionnels nécessitaient trop d'espace pour les couches de ruban et ne pouvaient pas utiliser l'espace de construction de manière optimale.

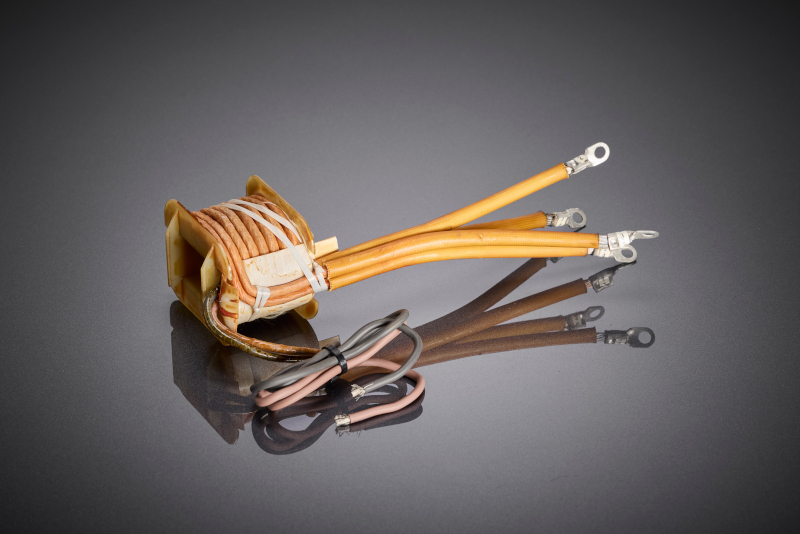

Le transformateur d'isolement optimisé pour la HF présente une conception de bobinage compacte dans laquelle l'isolation renforcée et la protection des patients selon les normes IEC sont déjà mises en œuvre au niveau du conducteur et du bobinage.

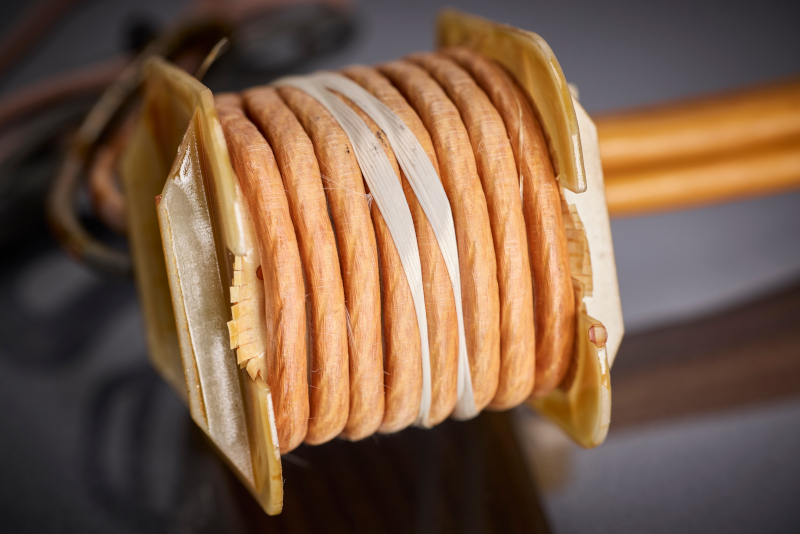

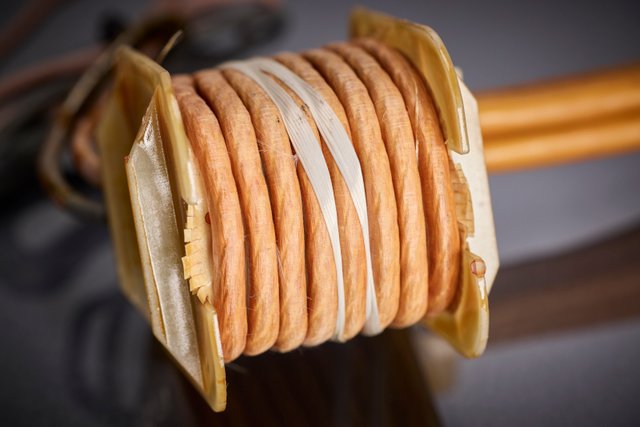

Le fil de litz HF à isolation multiple permet une rigidité diélectrique élevée et des lignes de fuite sûres, sans occuper d'espace de construction supplémentaire pour des couches de ruban – une condition centrale pour une technologie médicale conforme au MOPP.
Stratégie de solution
PACK LitzWire a recommandé des fils de litz avec des isolations extrudées multiples (concepts de fils à triple isolation) et une isolation par film, permettant une isolation renforcée directement sur le conducteur. Cette mesure a permis une utilisation plus efficace de l'espace de bobinage. De plus, PACK LitzWire a soutenu le client dans le choix des matériaux, a fourni des fiches techniques complètes et des agréments UL, et a conseillé sur le processus de bobinage afin d'éviter les microfissures dans l'isolation.
Résultat
Grâce à ces solutions, le fabricant a pu réaliser un transformateur nettement plus compact qui respectait les distances de sécurité strictes et a été facilement certifié. Les matériaux pré-testés et la construction optimisée du fil de litz ont accéléré le processus de certification et ont assuré la haute sécurité et l'efficacité de l'appareil médical.

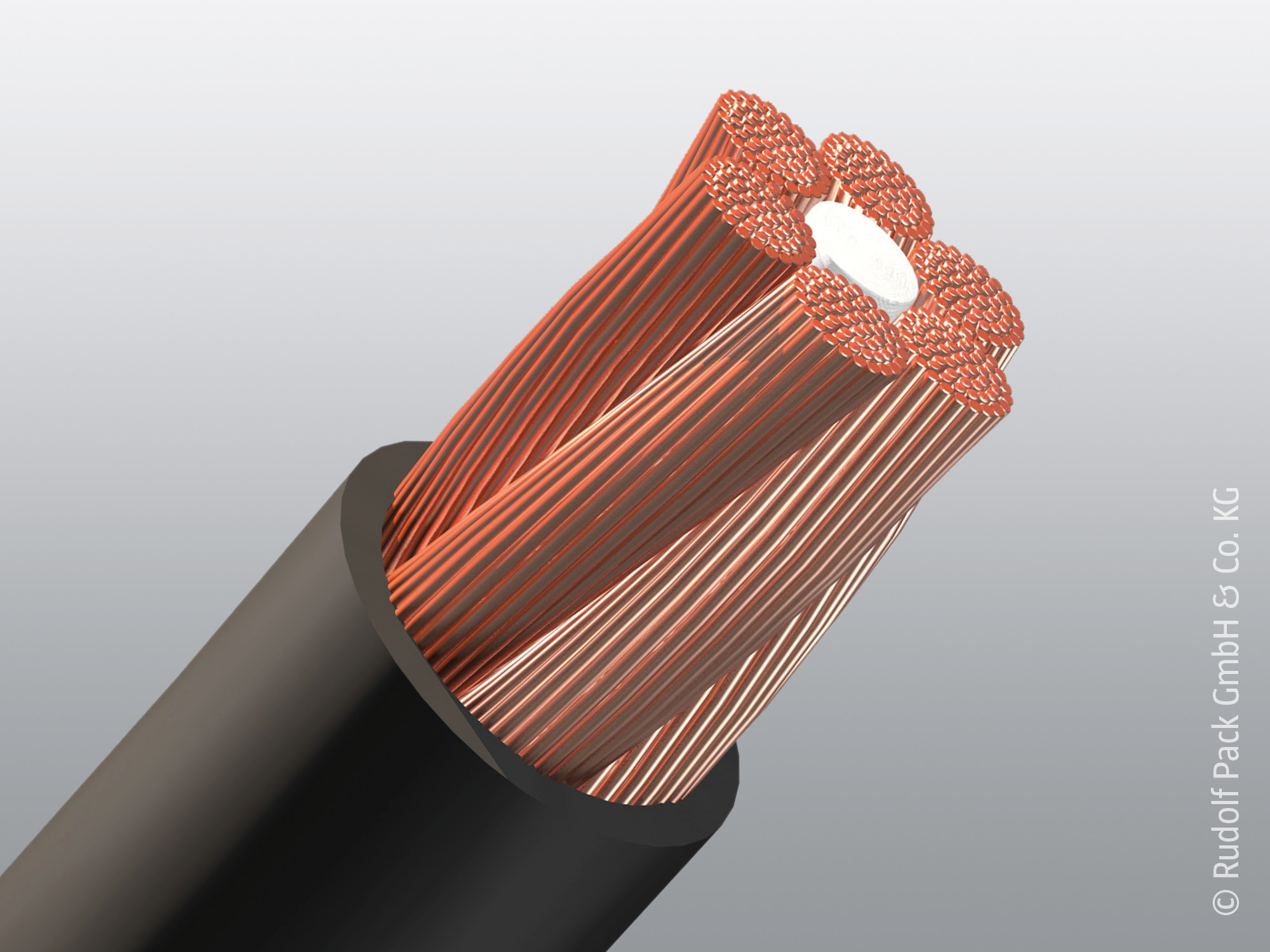

RUPALIT® Plus avec Extrusion
L'extrusion avec des fluoropolymères permet d'atteindre la plus haute résistance chimique et des épaisseurs d'isolation réglables individuellement pour les environnements exigeants.
