Bobinabilité parfaite : Fils de litz HF optimisés pour les transformateurs toroïdaux
Un fil de litz HF sur mesure a été développé pour un fabricant d'onduleurs photovoltaïques et éoliens, combinant stabilité mécanique, facteur de remplissage élevé et production en série rapide.
Le défi
Dans les onduleurs modernes pour les systèmes photovoltaïques et éoliens, les transformateurs toroïdaux et les inductances sont des composants centraux pour une efficacité et une qualité de réseau élevées. La conception compacte et le noyau fermé imposent des exigences particulières à la technique d'enroulement.
Dans le cadre du projet, il a été constaté que les fils de litz standard posaient des problèmes lors de l'insertion dans le trou du noyau : ils avaient tendance à se défaire (« effet de cage à oiseaux »), s'ovalisaient sous l'effet de la traction et endommageaient l'isolation émaillée. Pour surmonter ces défis, le fil de litz a été adapté de manière itérative.
La géométrie du fil de litz et le guipage adaptés favorisent un guidage stable à travers le noyau toroïdal et constituent la base d'un processus de bobinage fiable avec une densité de remplissage élevée.
Stratégie de solution
Cela comprenait la variation ciblée de la longueur et de la direction du pas, ce qui augmentait la stabilité interne et maintenait la forme même avec des rayons serrés. Le diamètre du brin individuel a été choisi pour être mécaniquement robuste, mais en même temps pour minimiser l'effet de peau. Un mince revêtement textile en soie protégeait en outre le fil de litz de l'abrasion. Divers échantillons ont été testés pour trouver le compromis optimal entre le facteur de remplissage en cuivre, le comportement de frottement dans la machine de bobinage et l'espace d'installation.
Résultat
Le fil de litz final a empêché de manière fiable le déroulement pendant l'enroulement et a protégé l'isolation des dommages. Cela a permis au client d'augmenter la vitesse de traitement sur ses machines de bobinage à noyau toroïdal tout en atteignant un facteur de remplissage constamment élevé.

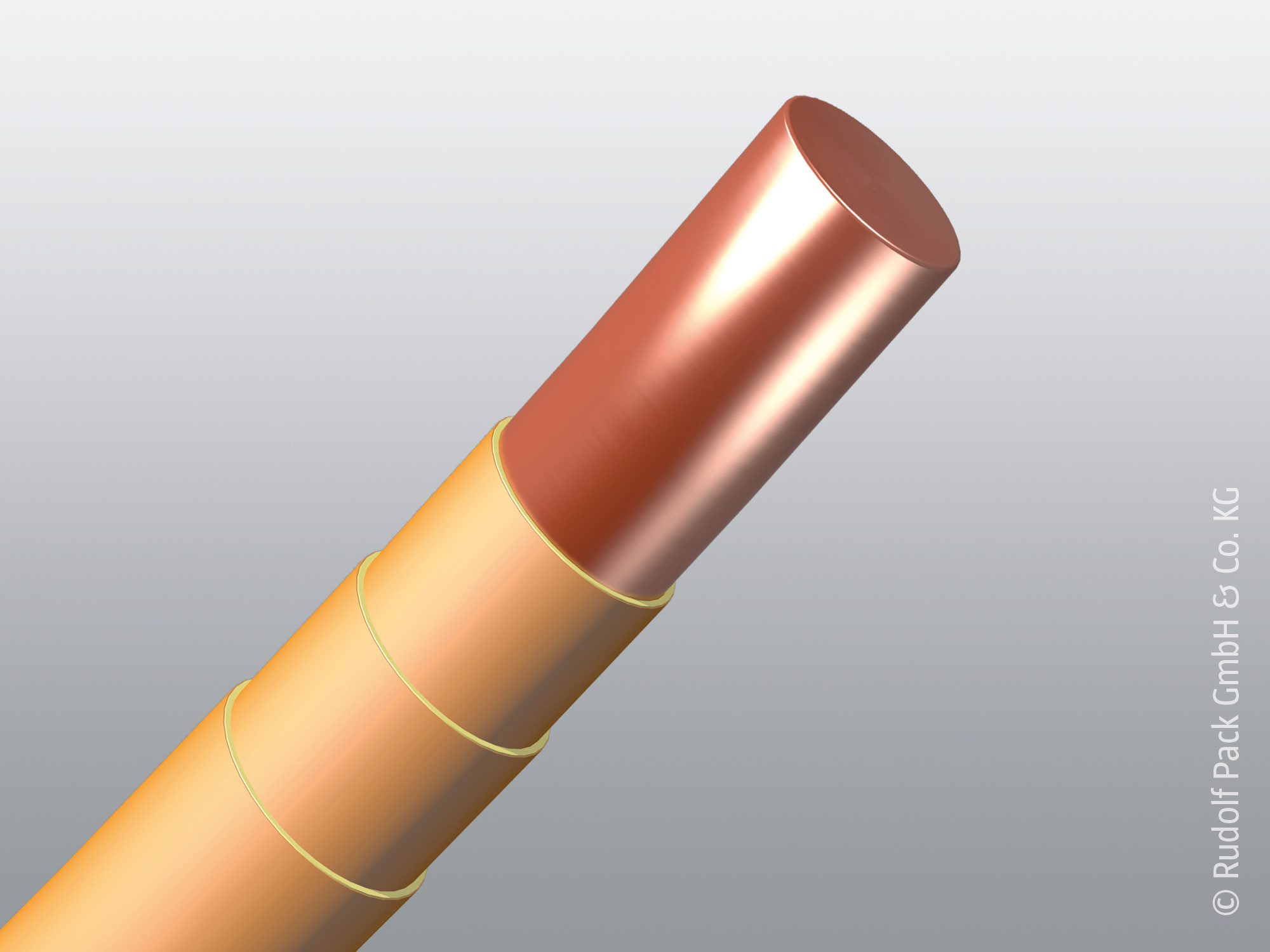

RUPATEX® class B
Avec une triple isolation intégrée, ce fil permet la construction efficace de transformateurs de sécurité sans isolation supplémentaire des couches. Il répond aux normes de sécurité les plus élevées tout en offrant une conception compacte et une facilité de mise en œuvre.

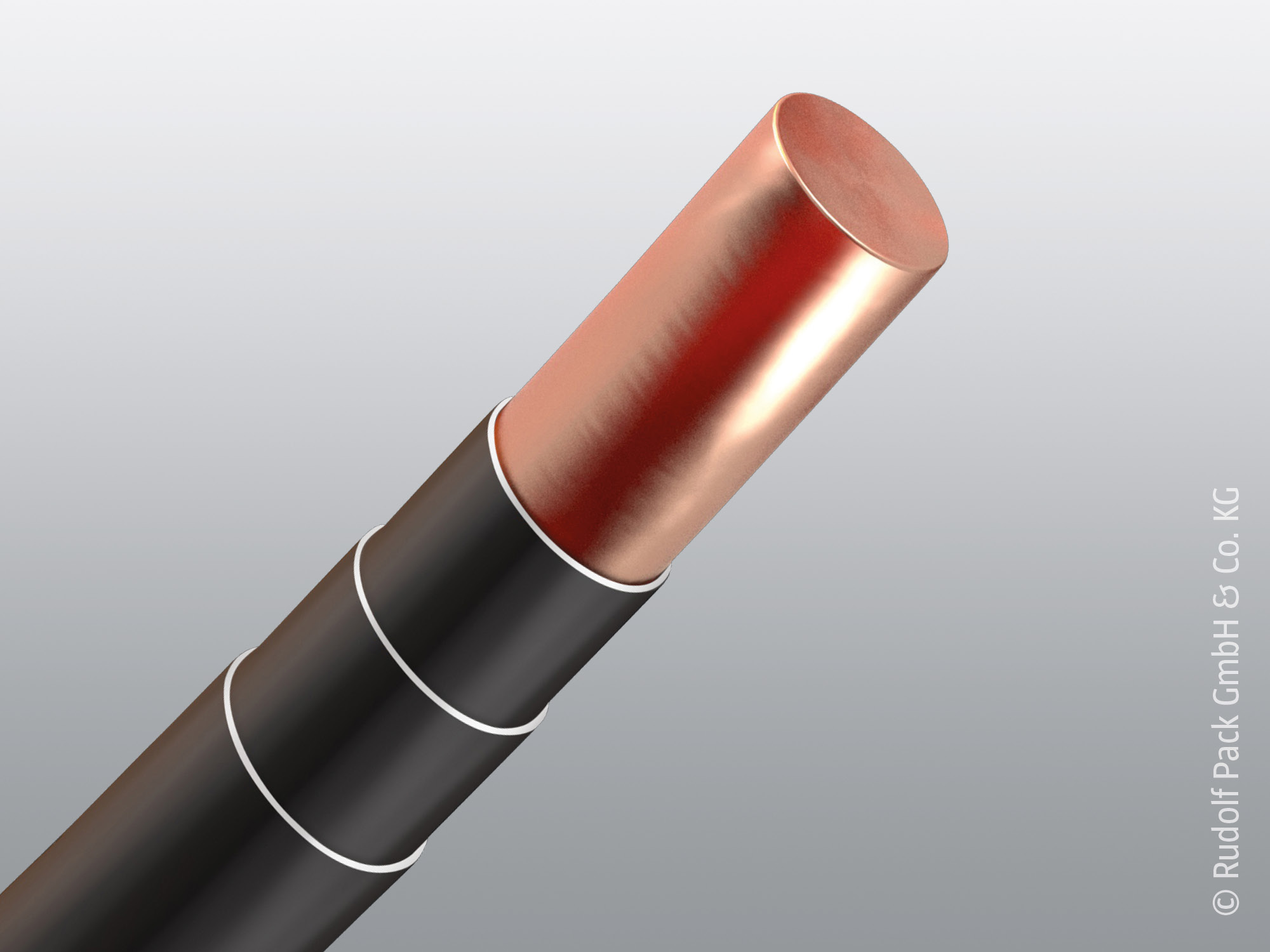

RUPATEX® class F
Ce développement ultérieur pour des exigences thermiques plus élevées permet des conceptions de sécurité en classe F (TI 155 °C). Obtenez des densités de puissance et des réserves de température plus élevées dans les techniques industrielles et d'entraînement, avec la facilité de mise en œuvre habituelle.
