Transfert d'énergie hautement efficace selon la norme SAE J2954
Chargement inductif (Haute puissance / VE)
Dans le cadre d'un projet client, PACK LitzWire a développé des fils de litz HF pour un système de charge inductive conforme à la norme SAE J2954. Le système fonctionnait à une fréquence nominale de 85 kHz et devait transmettre en toute sécurité des puissances de charge allant jusqu'à 11 kW. Les bobines étaient intégrées dans le soubassement du véhicule ou dans les plaques de plancher et étaient donc soumises à de fortes contraintes thermiques, mécaniques et climatiques.
Le défi
La combinaison de courants élevés et d'une fréquence de fonctionnement de 85 kHz a entraîné des effets électromagnétiques et thermiques prononcés qui devaient être abordés dans le projet.
- Électromagnétisme : Les effets de peau et de proximité ont considérablement augmenté la résistance AC des enroulements.
- Thermique : Dans les patins de charge enrobés, il existait un risque de points chauds locaux et une dissipation thermique limitée.
- Mécanique : L'intégration sous le véhicule exigeait une grande robustesse aux vibrations, aux chocs et aux cycles de température conformément aux normes automobiles.

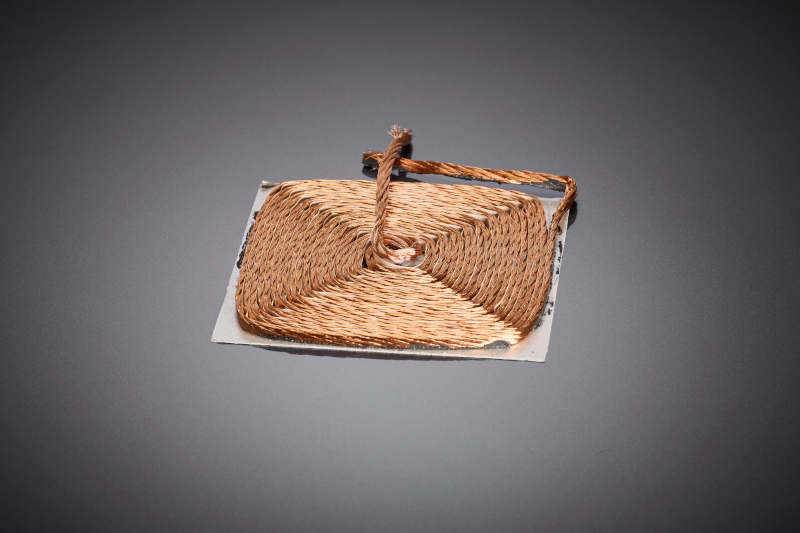

La bobine HF conçue pour le système de charge inductive constitue la base d'un transfert d'énergie à faibles pertes selon la norme SAE J2954 et est conçue pour des puissances de charge élevées ainsi que pour une intégration robuste sous le châssis du véhicule.

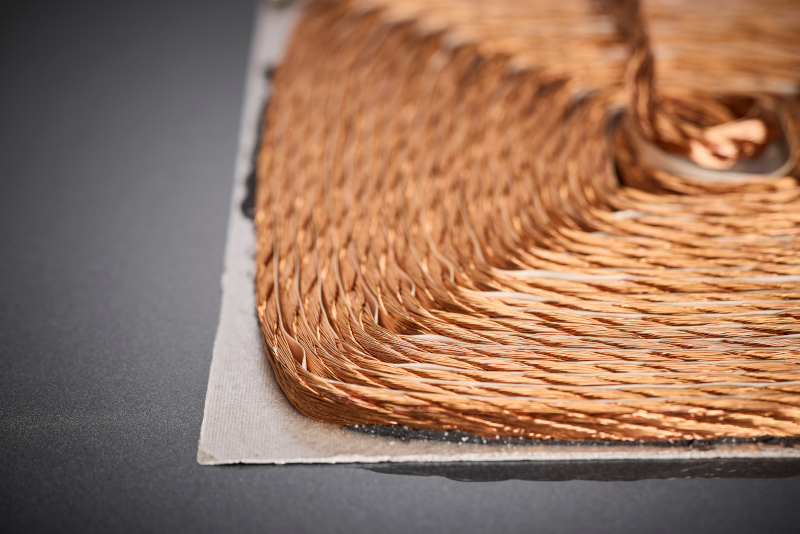

La géométrie de bobinage optimisée du fil de litz HF assure à 85 kHz une distribution de courant homogène, des pertes AC réduites et une performance thermique stable au sein de patins de charge haute performance surmoulés.
Soutien de PACK LitzWire
PACK LitzWire a travaillé en étroite collaboration avec le client pour optimiser le fil de litz HF en fonction de ces exigences particulières.
- Analyse des pertes AC : À l'aide d'outils basés sur la simulation, les pertes par effet de peau et de proximité de différentes constructions de fils de litz ont été calculées dans des conditions de fonctionnement réalistes.
- Optimisation du fil de litz : Sur la base des simulations, PACK LitzWire a défini le diamètre de fil unique optimal, le type de toron approprié et un facteur de remplissage en cuivre efficace afin de minimiser la résistance AC à 85 kHz tout en assurant la stabilité mécanique.
- Documentation : Des fiches techniques complètes et des rapports de test ont été fournis pour la validation côté client conformément aux spécifications SAE.
Résultat
Grâce à la conception préliminaire assistée par ordinateur, plusieurs boucles d'itération de prototypes ont pu être économisées dans le projet. Le résultat a été une solution de fil de litz HF avec une distribution de courant homogène, une résistance AC réduite et des performances thermiques stables – évitant de manière fiable les points chauds et répondant pleinement aux exigences du client.

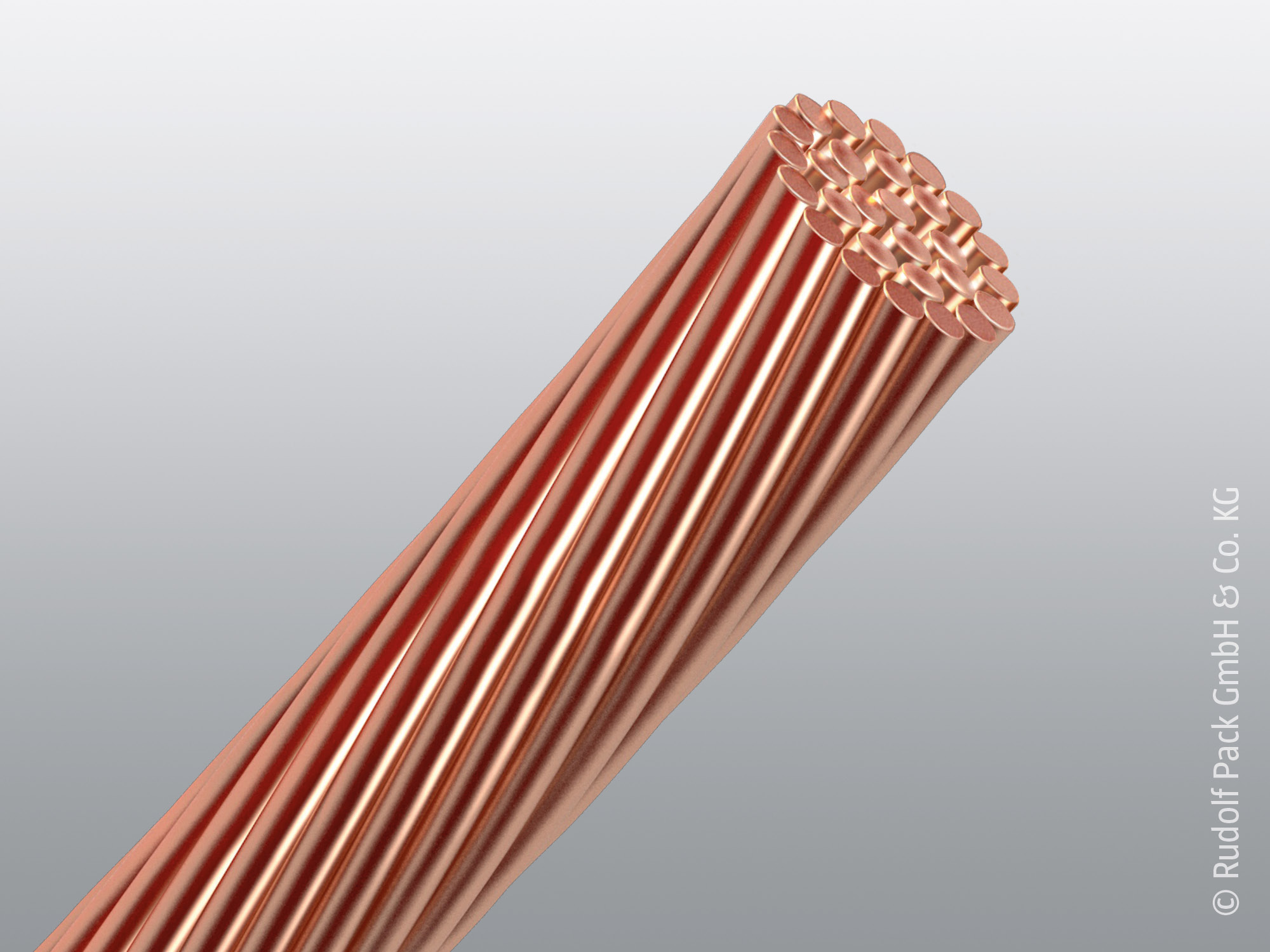

RUPALIT®
Le RUPALIT® est le classique parmi les fils de litz haute fréquence pour les applications exigeant une efficacité maximale avec des pertes minimales. Avec des sections individuelles et la plus haute qualité de brins individuels, nous garantissons la fiabilité dont vos composants ont besoin sur le long terme.
