Développement rapide de prototypes pour l'électronique grand public dans la voiture
Chargement inductif (Intérieur / Qi2)
Dans le cadre d'un projet de développement conjoint, PACK LitzWire a aidé un client à mettre en œuvre des bobines pour des stations de chargement Qi2 intégrées à l'habitacle. Avec l'introduction du Qi2 et du Qi2.2, les exigences en matière de puissance de charge ont augmenté jusqu'à 25 watts, tandis que les modules devaient être intégrés dans des consoles de véhicules extrêmement compactes. En même temps, la génération de chaleur dans l'appareil final ne devait pas entraîner une réduction des performances, car les smartphones modernes se limitent automatiquement en cas de surchauffe.
Le défi
L'espace d'installation très limité à l'intérieur s'est heurté à une densité de puissance accrue et à des conditions limites électromagnétiques exigeantes.
- Gestion thermique : La dissipation de la chaleur était essentielle, car des températures excessives entraînent immédiatement une réduction de la puissance de charge.
- Fabrication / Mécanique : Les fils de litz devaient permettre de petits rayons de courbure et des géométries de bobines complexes sans endommager l'isolation des brins individuels très fins.
- Électromagnétisme : Les inductances parasites et les champs parasites devaient être maintenus faibles pour assurer un rendement de couplage élevé dans le système Qi2.

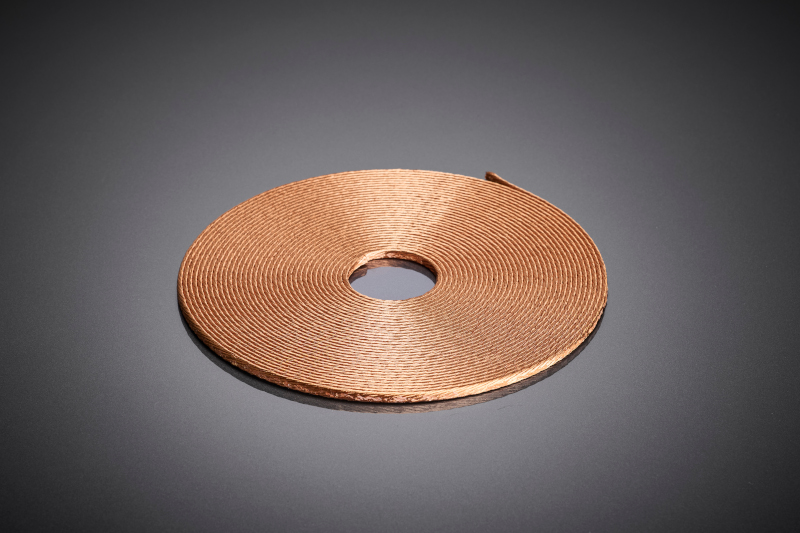

La bobine de conception plate avec du fil de litz profilé RUPALIT® constitue la base des stations de charge Qi2 compactes dans l'habitacle et favorise un transfert d'énergie efficace avec un espace d'installation limité et une densité de puissance accrue.

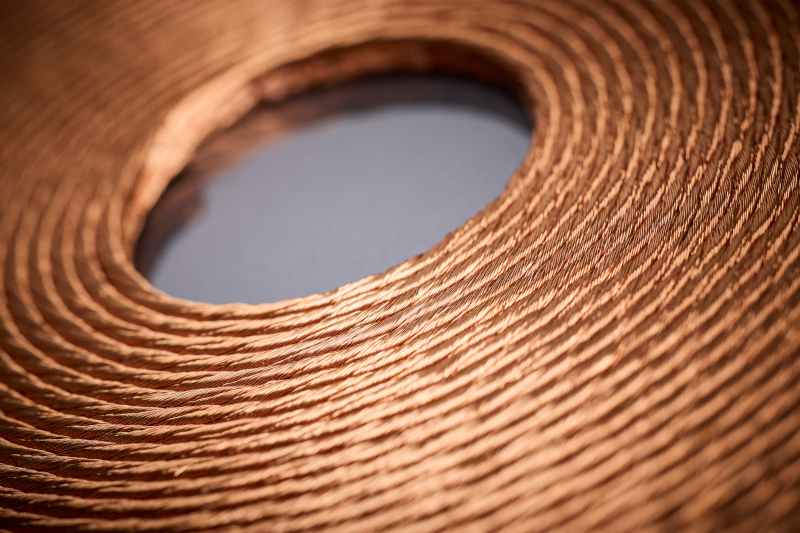

Le fil de litz HF à structure fine permet des rayons de courbure serrés et des géométries de bobinage stables, contribuant ainsi à réduire de manière ciblée les contraintes thermiques et les pertes électromagnétiques dans les systèmes de charge Qi2.
Soutien de PACK LitzWire
PACK LitzWire a travaillé en étroite collaboration avec les ingénieurs de développement du client et a fourni un soutien ciblé pour le projet et le prototypage.
- Service d'échantillons : En peu de temps, de petites quantités de diverses constructions de fils de litz HF ont été fournies, ce qui a permis d'effectuer des mesures comparatives réelles dans le laboratoire CEM et thermique du client.
- Itération de conception : Ensemble, des paramètres tels que le diamètre du fil individuel, le nombre de brins, le type de toron et l'épaisseur de l'isolation ont été variés pour trouver le compromis optimal entre l'espace d'installation, la flexibilité mécanique et les performances électriques.
- Sélection des matériaux : PACK LitzWire a recommandé des types de vernis appropriés (polyuréthane, fils thermoadhérents) pour la production de bobines compactes, autoportantes et thermoadhérentes qui ont simplifié le processus de fabrication et amélioré la stabilité géométrique des enroulements.
Résultat
Grâce à la fourniture rapide d'échantillons et à une étroite collaboration de développement, le client a pu comparer plusieurs conceptions de bobines et finalement valider une solution qui, malgré l'espace d'installation très limité, a atteint de manière stable la pleine puissance de charge Qi2 de 25 watts, sans dépasser les limites thermiques du smartphone ou de l'environnement du véhicule.
RUPALIT® Profil

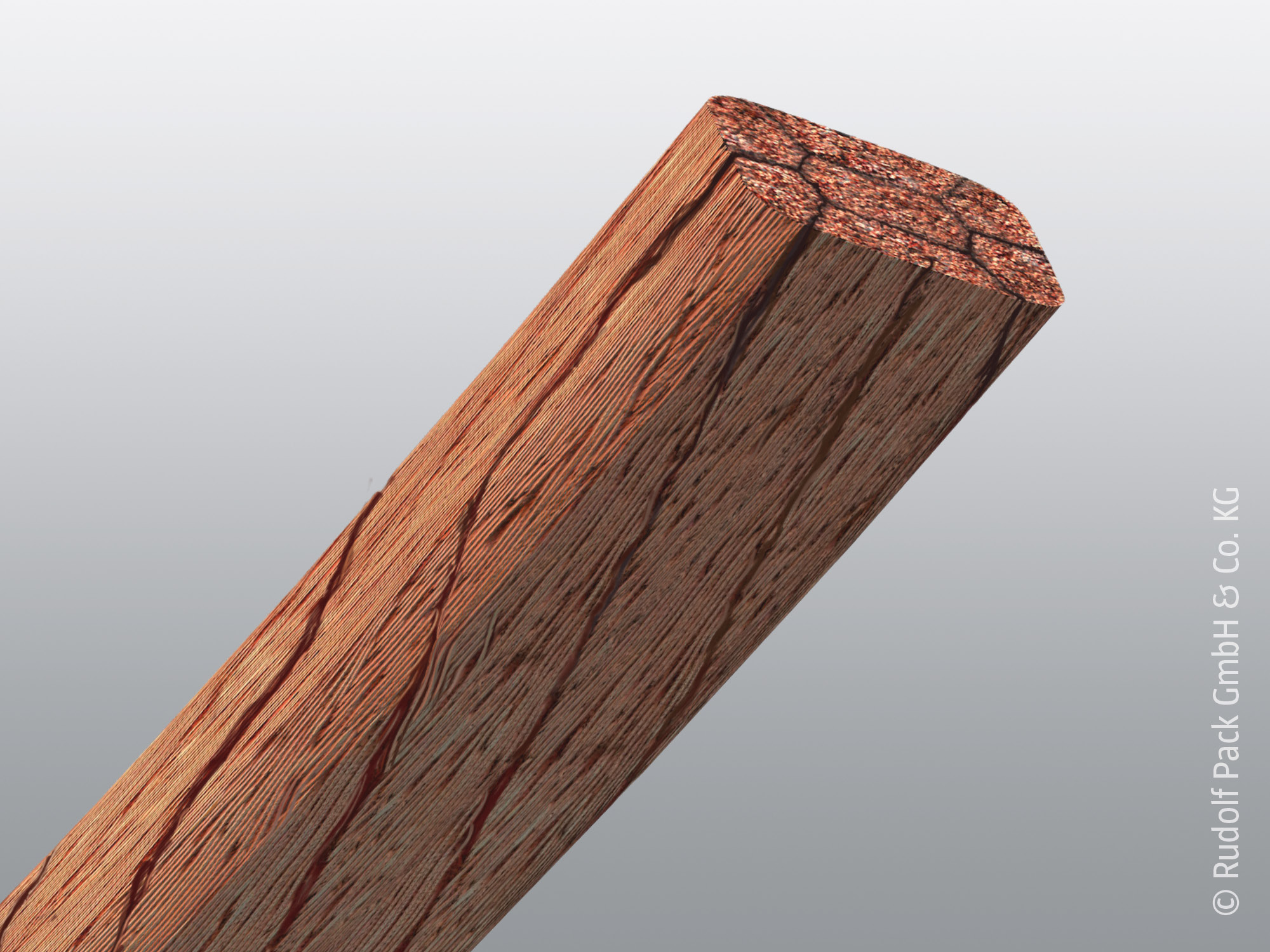

RUPALIT avec profilage. Utilisez des sections carrées ou rectangulaires pour exploiter de manière optimale votre espace de bobinage et augmenter de manière mesurable la densité de puissance. RUPALIT® Profil est le premier choix des ingénieurs qui souhaitent maximiser chaque pourcentage de volume de construction sans pertes.
Rutherm®

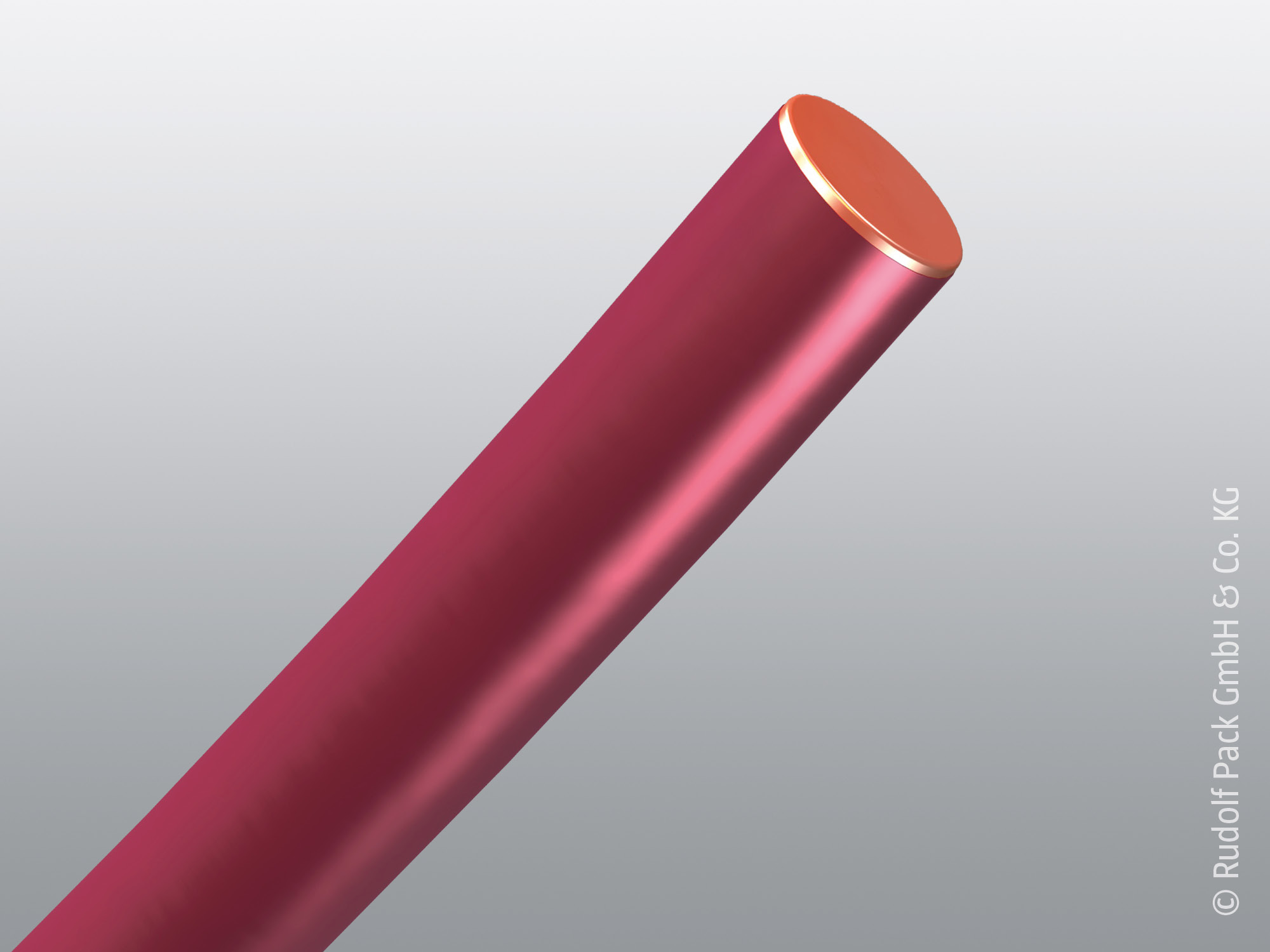

Combinez la fonction électrique avec la fixation mécanique pour réaliser des bobinages compacts sans surmoulage supplémentaire en résine synthétique. RUTHERM® stabilise vos petites bobines et capteurs de manière durable et propre pour une précision maximale.
