Convertisseurs DC/DC bidirectionnels dans le secteur automobile
Augmentation de l'efficacité grâce aux fils de litz HF
Dans le secteur automobile, les convertisseurs DC/DC bidirectionnels sont utilisés pour transférer efficacement l'énergie entre la batterie haute tension et les consommateurs auxiliaires. Pour les architectures de véhicules modernes, une conception compacte avec une puissance élevée (par exemple, 5 kW) et une fréquence de commutation élevée (200 kHz) est une pratique demandée pour réduire durablement le poids et l'espace d'installation.
Le défi
Le fonctionnement à des fréquences de commutation élevées amplifie massivement les pertes AC dues aux effets de peau et de proximité. Cela augmente la contrainte thermique et complique la conception CEM. En outre, les exigences spécifiques à l'automobile, telles que les vibrations extrêmes, les températures dépassant 150 °C et les cycles thermiques dynamiques, doivent être respectées de manière fiable.

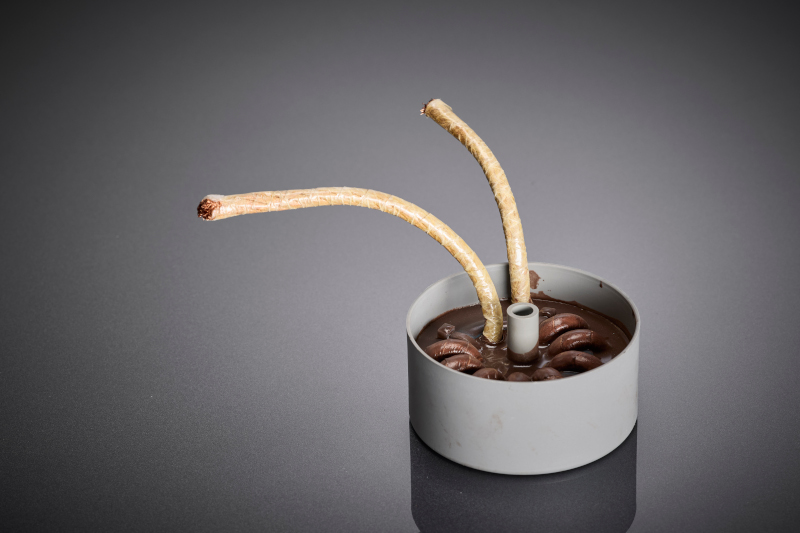

L'inductance à noyau en pot (potcore) utilisée constitue le composant HF central du convertisseur DC/DC et illustre la conception compacte rendue possible par l'utilisation de fils de litz RUPALIT® Safety optimisés pour la haute fréquence.

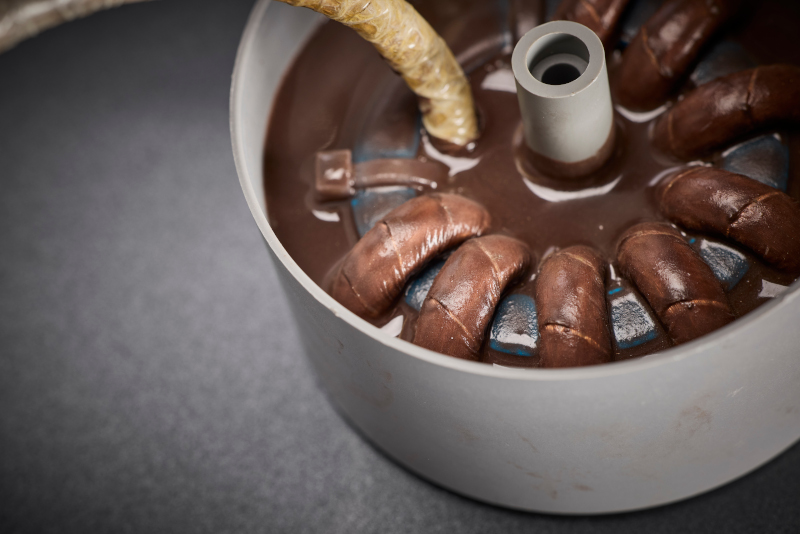

Le bobinage surmoulé avec du fil de litz HF est conçu pour les exigences de l'automobile et garantit un concept d'isolation et de protection pour les fréquences de commutation élevées, la stabilité thermique et la résistance mécanique.
Soutien de PACK LitzWire
PACK LitzWire a développé des fils de litz HF avec des brins individuels ultra-fins (0,05 mm) pour cette application, qui minimisent spécifiquement les effets de peau et de proximité. Grâce à un nombre de brins optimisé et à des couches de toronnage définies, une distribution de courant uniforme et un facteur de remplissage élevé sont obtenus. Le système d'isolation avec un triple feuilletage spécifique a été précisément adapté aux exigences thermiques, électriques et mécaniques du véhicule pour garantir simultanément une résistance maximale à la haute tension.
Résultat
Grâce aux fils de litz HF sur mesure, des convertisseurs DC/DC compacts, très efficaces et thermiquement robustes peuvent être réalisés. La résistance AC significativement réduite conduit à une efficacité plus élevée et à une stabilité thermique améliorée de l'ensemble du système dans des conditions de fonctionnement automobile réelles.

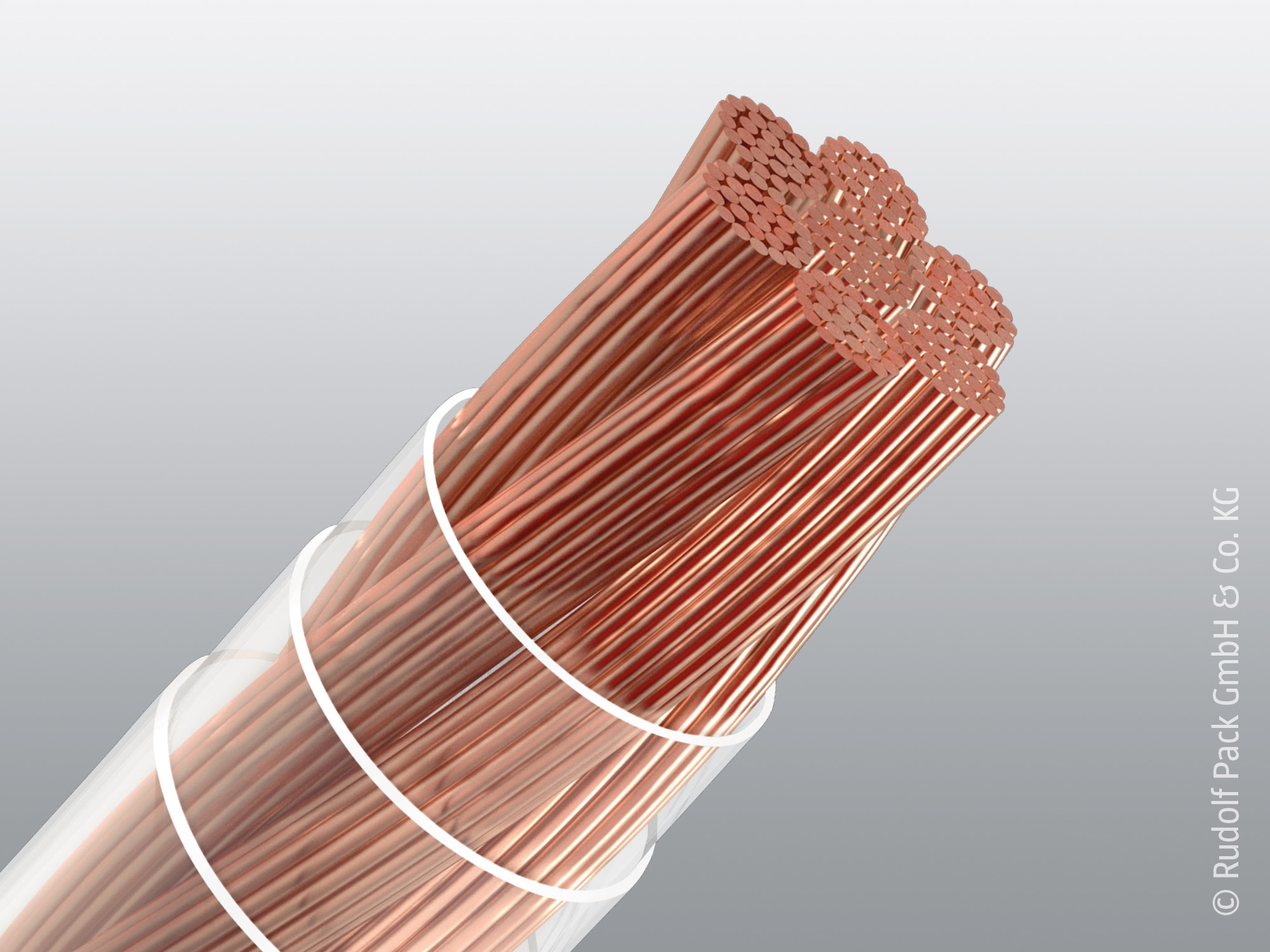

RUPALIT® Safety
Cette structure certifiée VDE établit de nouveaux standards de sécurité en électronique de puissance. Profitez d'une réduction significative de l'encombrement et d'une accélération des processus de bobinage en vous affranchissant de l'isolation séparée des couches.
