Fils de litz HF optimisés pour l'espace pour les détecteurs de proximité inductifs
Maximisation du facteur Q
PACK LitzWire a développé pour un fabricant de capteurs un fil de litz HF à géométrie optimisée, qui maximise le facteur de remplissage en cuivre malgré l'espace d'installation limité. Grâce à une réduction ciblée des couches d'isolation, le facteur de qualité (Q) du circuit oscillant a pu être considérablement augmenté, ce qui a permis des capteurs plus puissants avec une taille égale ou réduite.
L'application
Les détecteurs de proximité inductifs fonctionnent sans contact et sont basés sur un circuit oscillant électromagnétique, composé d'une bobine et d'une capacité. La qualité de ce système est largement déterminée par le facteur de qualité (facteur Q). La bobine génère un champ électromagnétique qui constitue la zone de détection active du capteur.
Lorsqu'un objet électriquement conducteur (matériau d'amortissement) pénètre dans ce champ, des pertes par courants de Foucault se produisent. Celles-ci retirent de l'énergie au circuit oscillant, ce qui réduit l'amplitude d'oscillation et modifie le facteur Q. L'électronique d'évaluation détecte ce changement et déclenche le processus de commutation.
Le défi
La tendance dans la technologie des capteurs est à des formes de construction toujours plus compactes avec des performances de distance de commutation constantes ou accrues. Pour la bobine, cela signifie :
- Fenêtre d'enroulement limitée : L'espace physiquement disponible pour l'enroulement est de plus en plus petit.
- Facteur de qualité (Q) : Pour obtenir une sensibilité et une portée élevées, la résistance ohmique de la bobine doit être minimisée et la qualité maximisée.
- Objectif conflictuel : Les fils de litz standard ont souvent un rapport cuivre/isolation (laque et guipage) qui est défavorable pour les très petits composants. Trop de matériau isolant « gaspille » un espace précieux dans la fenêtre d'enroulement qui serait nécessaire pour le cuivre conducteur afin de maintenir le facteur Q.

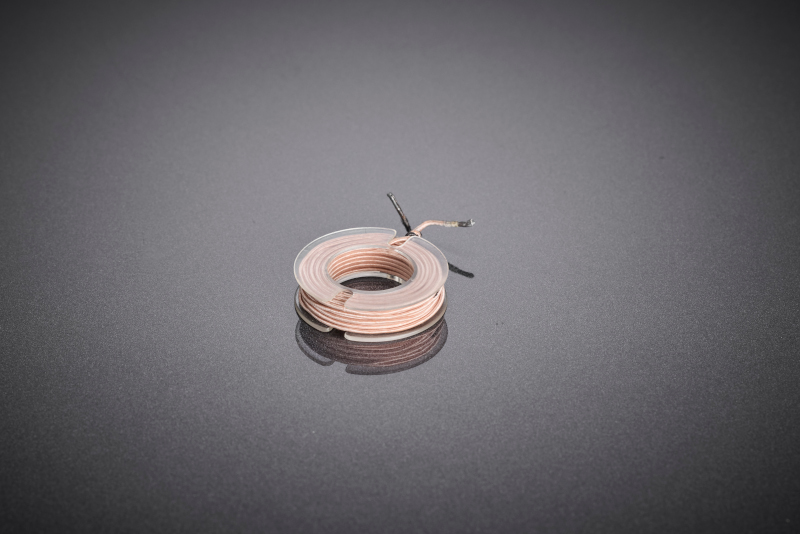

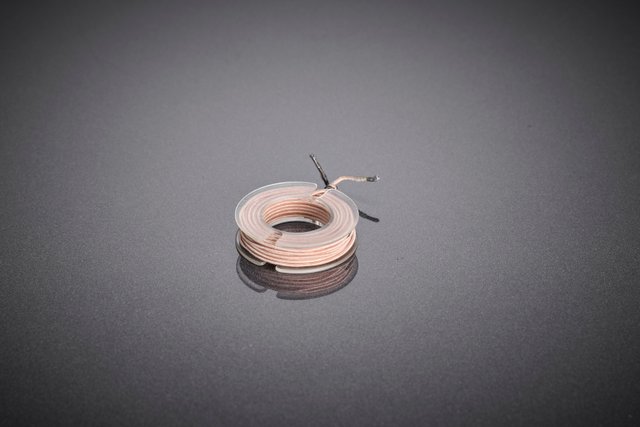

Bobine toroïdale compacte en fil de litz de cuivre fin pour une utilisation dans les détecteurs de proximité inductifs. Le bobinage précis permet une détection fiable, une grande répétabilité et des propriétés électriques stables malgré un espace de construction limité.
Soutien de PACK LitzWire
Pour résoudre ce conflit d'objectifs, PACK LitzWire a analysé avec le client la relation entre la structure d'isolation et la section transversale du cuivre. La solution résidait dans une construction de fil de litz sur mesure qui a réduit le diamètre extérieur au minimum absolu :
- Application de vernis réduite : Au lieu de fils émaillés standard, des brins individuels avec une couche de vernis optimisée et plus fine ont été choisis, qui garantissait néanmoins l'isolation interne nécessaire contre les tensions rencontrées.
- Isolation en soie adaptée : Le guipage textile (soie/nylon), nécessaire à la stabilité mécanique et à la transformabilité en vernis thermoadhérent, a été ajusté en épaisseur et en type pour occuper moins de volume.
- Conception du fil de litz : En coordonnant précisément ces paramètres, le diamètre extérieur du fil de litz global a pu être réduit sans réduire le nombre de brins individuels ou leur section transversale.
Résultat
Le fil de litz spécial développé par PACK LitzWire a permis une augmentation significative du facteur de remplissage en cuivre dans la fenêtre d'enroulement donnée.
- Augmentation des performances : Grâce à la teneur en cuivre plus élevée, le facteur Q de la bobine a augmenté, ce qui a amélioré la sensibilité et la portée du capteur.
- Miniaturisation : Le client a pu réaliser les performances requises dans une taille de composant plus petite, car la fenêtre d'enroulement a été utilisée plus efficacement.
- Fiabilité du processus : Malgré l'isolation plus fine, le fil de litz est resté suffisamment robuste mécaniquement pour les processus d'enroulement automatisés.

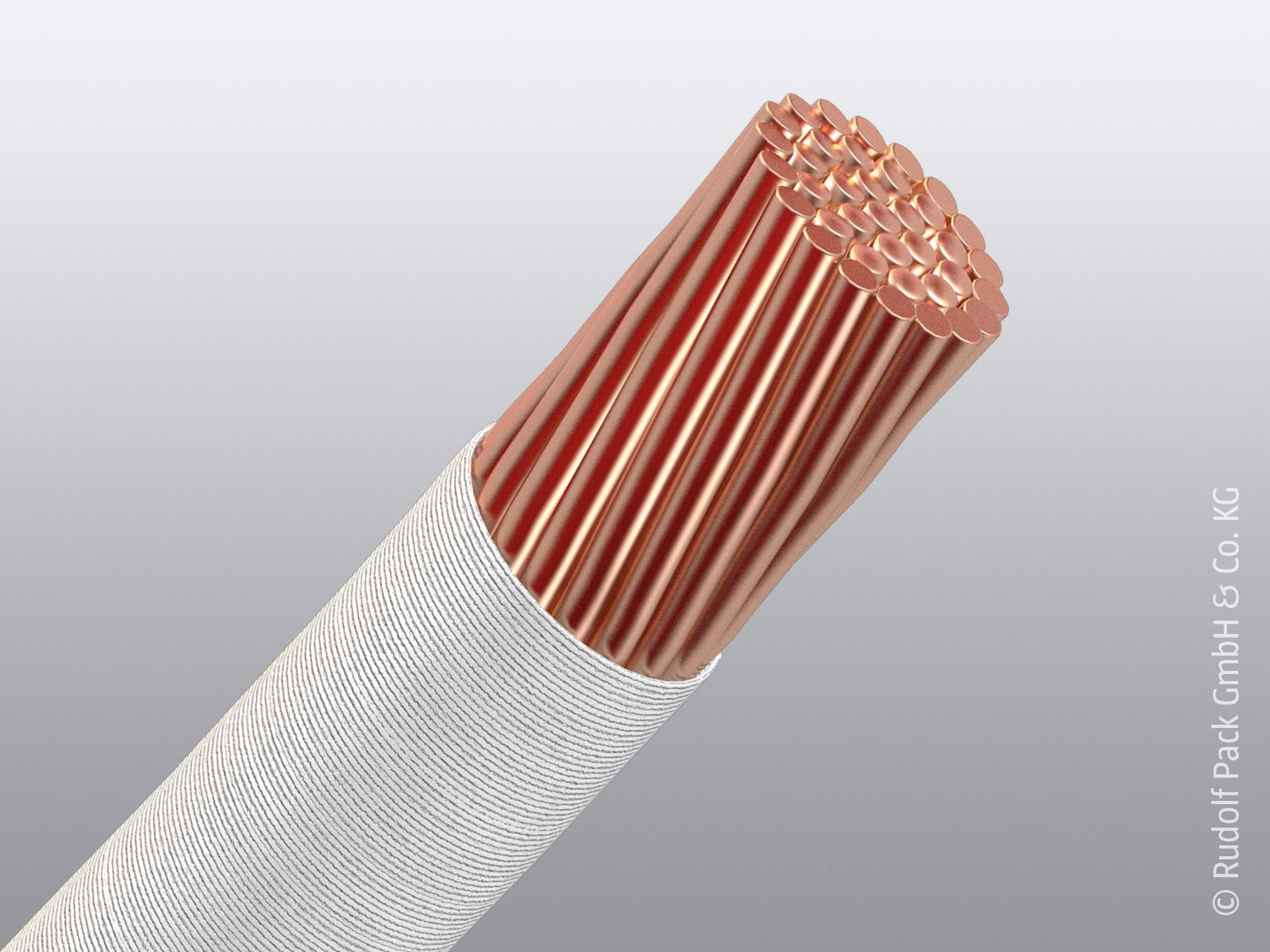

RUPALIT® Plus
Le RUPALIT® Plus offre une protection électrique renforcée pour les applications haute tension exigeantes tout en optimisant les pertes HF. L'isolation multicouche intégrée permet des conceptions peu encombrantes sans compromis sur la sécurité.
