Enroulements bifilaires sécurisés grâce à des fils de litz HF codés par couleur
PACK LitzWire a accompagné un client industriel dans l'optimisation de la fabrication de ses transformateurs et bobines à enroulement bifilaire. Dans cette application, deux fils de litz HF enroulés en parallèle ont été utilisés pour obtenir un couplage magnétique particulièrement étroit ou des capacités parasites définies.
Le défi
En production, les enroulements bifilaires entraînaient régulièrement des erreurs et des efforts considérables :
- Risque de confusion : Avec les fils de litz guipés, il était presque impossible de distinguer clairement le début et la fin des deux brins d'enroulement, car les deux semblaient visuellement identiques.
- Taux d'erreur accru : Des enroulements mal connectés entraînaient des défaillances lors des tests finaux ou ultérieurement sur le terrain.
- Logistique complexe : La manipulation parallèle de deux ensembles de fils de litz séparés compliquait le processus de fabrication.
Le client recherchait donc une solution qui rendrait à la fois l'assemblage plus sûr et la logistique interne plus efficace.

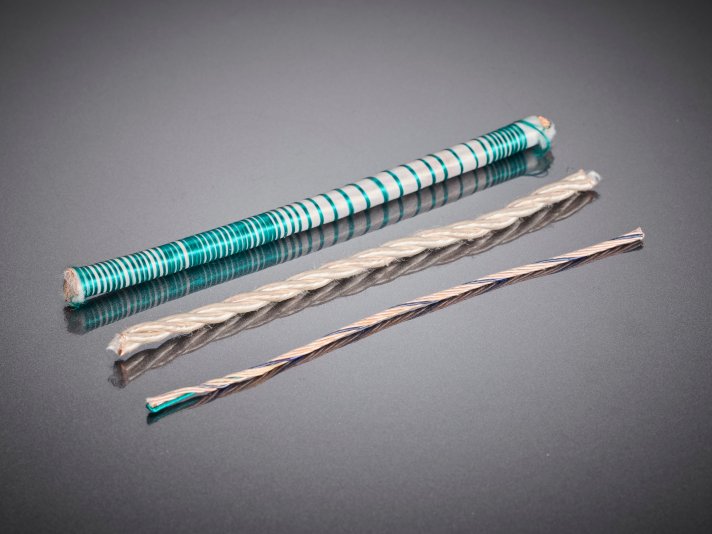

Enroulements bifilaires en fils de litz HF dans différentes versions, utilisés dans des ensembles électroniques industriels pour influencer de manière ciblée les propriétés électriques telles que le couplage et la symétrie.

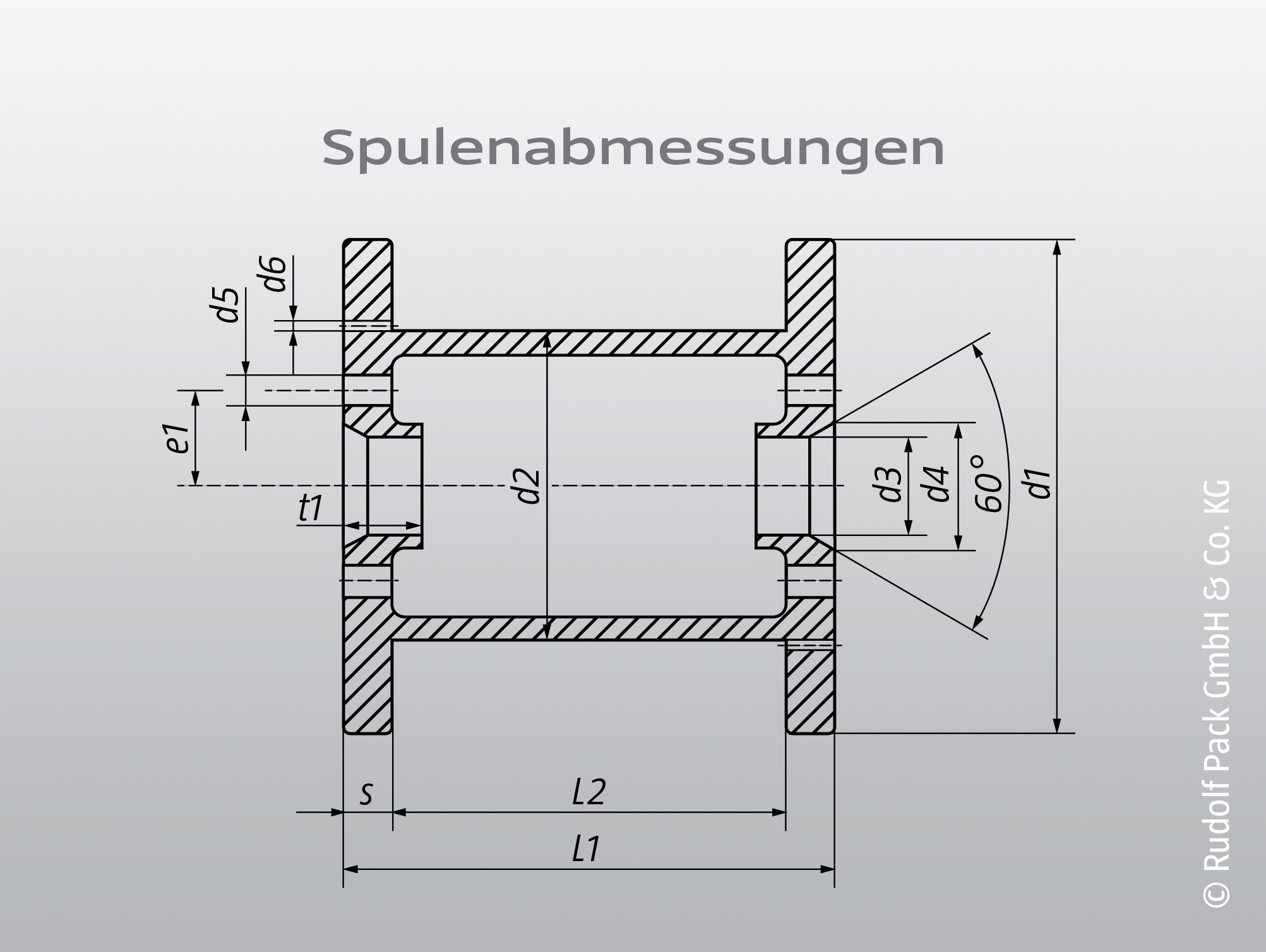

Représentation schématique des dimensions de bobines pertinentes comme base pour la conception précise d'enroulements bifilaires. Les paramètres géométriques définis permettent une adaptation exacte du guidage du fil de litz, du nombre de spires et de l'utilisation de l'espace de construction.
Soutien de PACK LitzWire
Dans le cadre d'un projet commun de "Design-for-Manufacturing", PACK LitzWire a combiné son expertise en fils de litz HF avec des services de chaîne d'approvisionnement :
- Personnalisation : Livraison de fils de litz HF avec un guipage codé par couleur – par exemple, un fil de litz blanc, le second clairement marqué par une couleur –, de sorte que le début et la fin de chaque enroulement soient toujours clairement identifiables.
- Formes de livraison optimisées : Fourniture de longueurs confectionnées ou d'ensembles spécifiques au client, qui pouvaient être insérés directement dans les machines de bobinage et les processus manuels sans détour.
- Conseil en fabrication : Recommandation de matériaux d'isolation appropriés dont les propriétés électriques et thermiques restaient inchangées malgré le codage couleur et satisfaisaient à toutes les exigences normatives.
Résultat
L'introduction de fils de litz HF codés par couleur a complètement éliminé les confusions lors de l'assemblage. Le taux de rebut a considérablement diminué, et les processus de bobinage manuels et automatisés ont été sensiblement accélérés. En même temps, les formes de livraison optimisées ont simplifié la manipulation interne du client et réduit le temps de fabrication et les coûts.

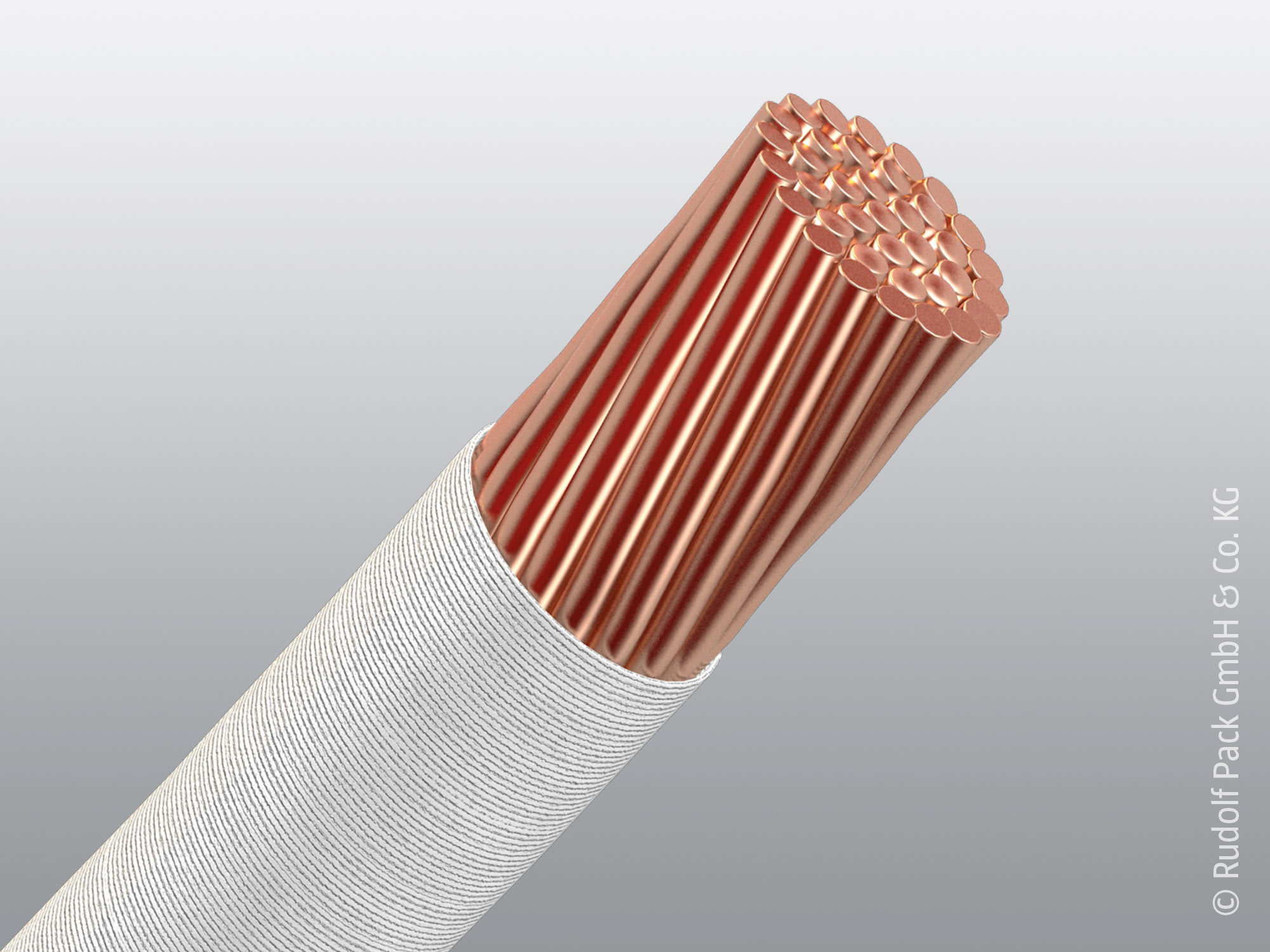

RUPALIT® Plus
Le RUPALIT® Plus offre une protection électrique renforcée pour les applications haute tension exigeantes tout en optimisant les pertes HF. L'isolation multicouche intégrée permet des conceptions peu encombrantes sans compromis sur la sécurité.
