Projet de recherche ALBACH
Optimisation des fils de Litz haute fréquence scientifiquement fondée
Le développement du fil de Litz haute fréquence optimal pour les composants passifs en électronique de puissance présente souvent des défis complexes pour les ingénieurs électriciens. Un projet de recherche pionnier de l'Université Friedrich-Alexander d'Erlangen-Nuremberg, en collaboration avec PACK LitzWire, montre de manière exemplaire comment des améliorations significatives des pertes de bobinage peuvent être obtenues grâce à une analyse et une optimisation systématiques.
Objet de la recherche
Le projet, soutenu par le Ministère fédéral de l'Économie et de la Technologie, a étudié de manière exhaustive les caractéristiques de pertes de différents types de fils de Litz de 2008 à 2011 et a développé des stratégies d'optimisation concrètes pour la pratique industrielle. Dans les régulateurs de commutation modernes, des blocs d'alimentation pour PC aux onduleurs solaires, environ un tiers des pertes totales est imputable aux composants inductifs. Ces pertes résultent principalement de deux phénomènes physiques : l'effet de peau, où le courant se concentre à la surface des conducteurs à hautes fréquences, et l'effet de proximité, causé par les champs magnétiques alternatifs des conducteurs voisins.
Le défi
Le défi pratique pour les concepteurs réside dans le fait que les fils de Litz disponibles dans le commerce ne sont souvent pas dimensionnés de manière optimale, car la compréhension théorique des interactions complexes entre les paramètres du fil de Litz et les pertes fait défaut. C'est précisément là qu'intervient notre approche de développement scientifiquement fondée, issue de ce projet de recherche.

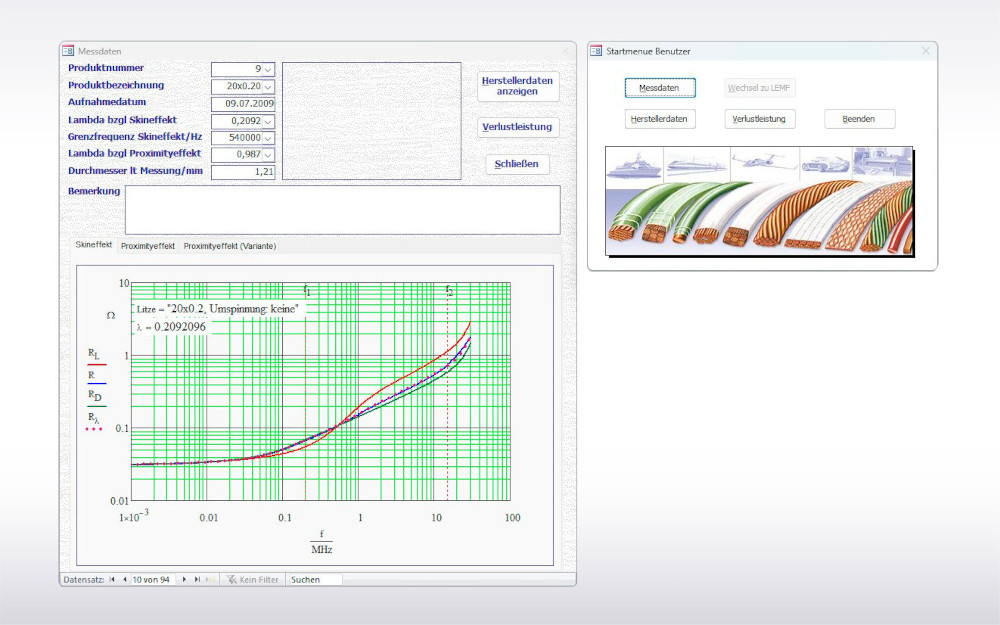

Représentation d'un logiciel de recherche avec base de données de mesure pour les fils de Litz, incluant l'évaluation graphique de l'effet de peau et de proximité ainsi que les paramètres techniques du produit.
Notre stratégie de solution
L'équipe de recherche a mis au point une technique de mesure complète pour caractériser différents types de fils de Litz dans des conditions d'application réalistes. Des fils de Litz standards de diamètre extérieur approximativement identique ont été comparés, et l'influence de paramètres spécifiques tels que la longueur de pas, le sens de pas, le type de toronnage et le guipage a été systématiquement étudiée.
Un gain de connaissance majeur a été le développement d'une base de données de fils de Litz, qui établit pour la première fois une base solide pour la sélection des types de fils de Litz optimaux pour des applications spécifiques. Cette approche scientifique nous permet aujourd'hui de déterminer la configuration de fil de Litz optimisée en termes de pertes pour chaque cas d'application.
Résultat
Les études ont clairement montré qu'une variation ciblée des paramètres du fil de Litz permet d'obtenir des améliorations substantielles des pertes. Les résultats ont été particulièrement significatifs pour l'optimisation de la longueur de pas et du type de toronnage, du diamètre du fil et du nombre de brins, ainsi que du guipage et du profilage.
Les tests pratiques sur des transformateurs et des inductances réels réalisés par l'entreprise STS ont montré des rendements systématiquement meilleurs avec les types de fils de Litz optimisés. L'évaluation du projet illustre l'énorme potentiel d'économie : rien qu'en Allemagne, plus de 50 gigawattheures par an pourraient être économisés grâce à l'optimisation des bobines et des transformateurs.
