Transformateurs HF plats
Fils de litz spécialisés pour enroulements plats dans l'aérospatiale
PACK LitzWire a développé, en collaboration avec un fabricant aéronautique, une solution de fil de litz HF pour des transformateurs extrêmement plats qui conduisent des courants élevés en toute sécurité et restent fiables même dans des conditions extrêmes.
Le défi
Pour un transformateur d'avion, PACK LitzWire a travaillé sur un enroulement plat optimisé pour les hautes fréquences, qui devait également conduire des courants élevés en toute sécurité.
Le défi consistait à réaliser un profil d'espace d'installation étroit, à éviter les points chauds dans les enroulements intérieurs et à résister aux conditions aéronautiques extrêmes telles que les vibrations, les chocs et l'humidité.

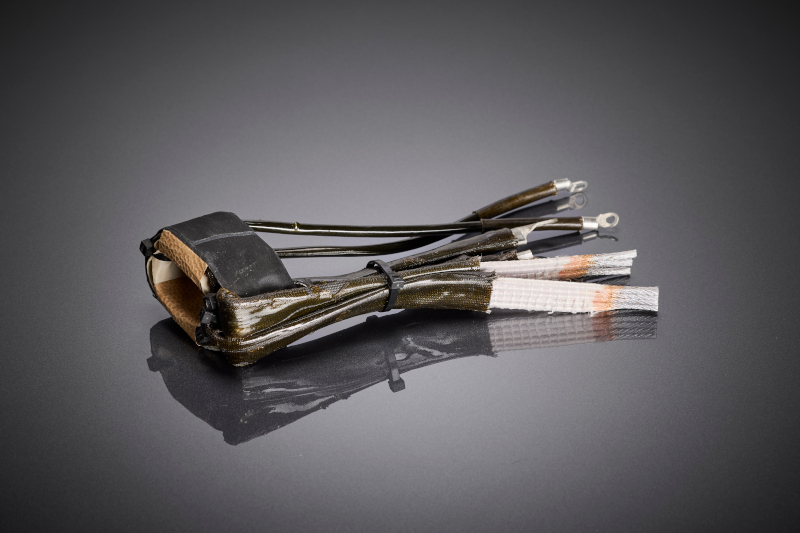

Transformateur haute fréquence de conception plate avec des fils de litz HF profilés, conçu pour des courants élevés et un profil de construction particulièrement bas.

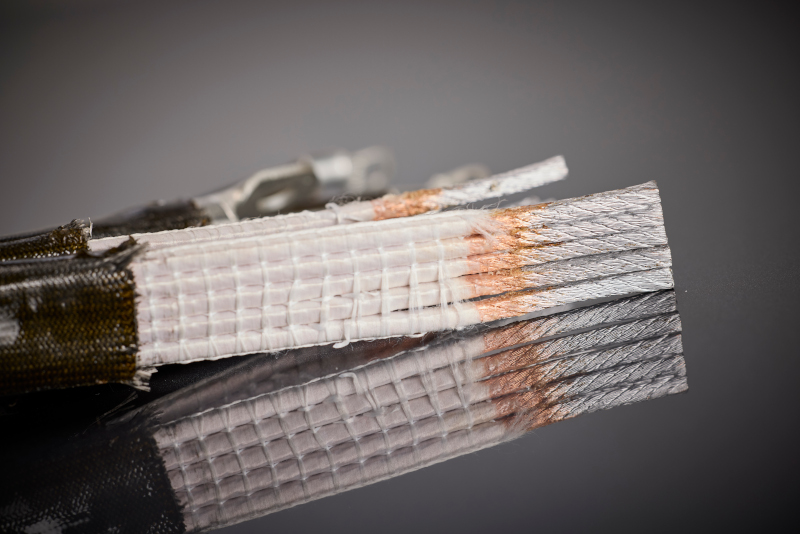

Détail du fil de litz RUPALIT® Planar profilé avec un facteur de remplissage en cuivre élevé pour une répartition uniforme du courant dans les enroulements plats.
Stratégie de solution
PACK LitzWire a recommandé l'utilisation de RUPALIT® Planar, un fil de litz HF profilé de section rectangulaire. Ce profil a permis un facteur de remplissage en cuivre élevé et a pu être idéalement intégré dans des bobines plates. La disposition angulaire des brins individuels a minimisé les points chauds. Un revêtement en polyimide résistant a en outre assuré la stabilité mécanique, l'isolation et la résistance thermique dans les conditions aéronautiques exigeantes.
Résultat
Grâce à ces mesures, le fabricant a pu réaliser un transformateur nettement plus compact qui respectait les distances de sécurité strictes et a été facilement certifié. Les matériaux pré-testés et la construction optimisée du fil de litz ont accéléré le processus de certification et ont assuré la haute sécurité et l'efficacité de l'application.

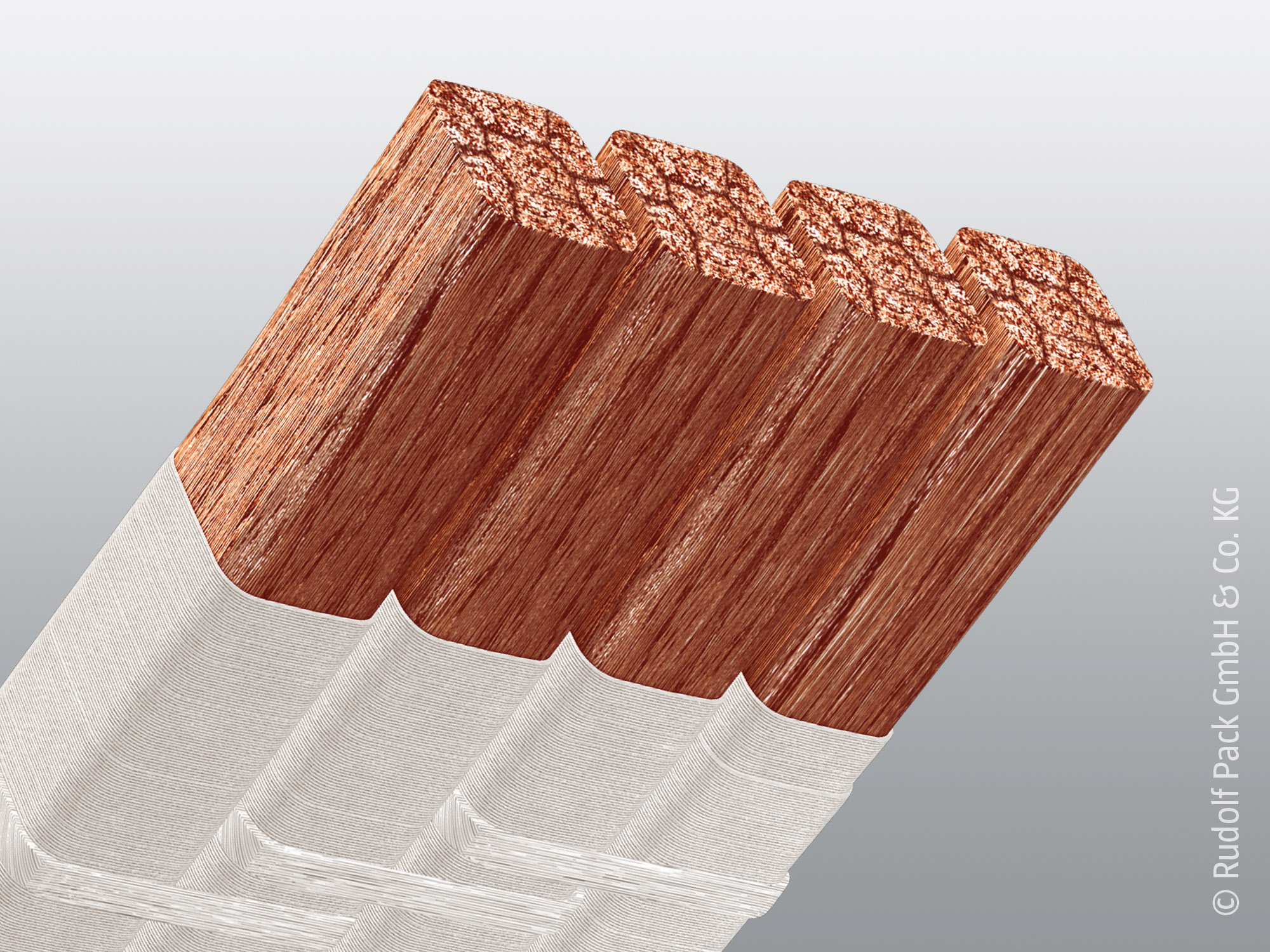

RUPALIT® Planar
Cette géométrie élégante minimise les inductances de fuite et permet des enroulements à compensation de champ pour les applications de haute performance. Idéal pour les transformateurs avec un courant de sortie élevé et les chauffages par induction jusqu'à la gamme des kW.
