RUPALIT® Planar : une alternative intéressante pour de nouveaux développementsréduction des inductances de fuite
Avantages techniques et économiques:
- réduction des points chauds
- bon facteur de remplissage
- bobinage à compensation de champ magnétique possible
- diminution des inductances de fuite
- câble très flexible
Exemples d'utilisation :
- transformateurs à courant de sortie impulsionnel élevé
- transformateurs avec secondaire à barre pleine
- bobines pour chauffage inductif
- bobines pour redressement synchrone
- redresseur de sortie à diodes Schottky
- utilisation possible comme câble d'interconnexion mobile à mouvement monoaxial

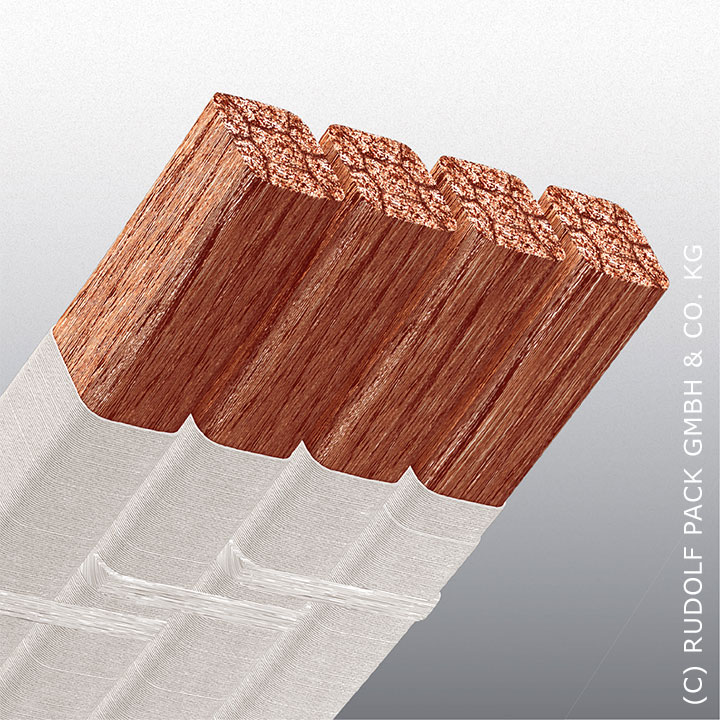

Structure :
- assemblage parallèle de torons de RUPALIT Planar: fil de litz à base de fils de cuivre émaillés (Ø0,02 à 0,2mm, AWG52 à 32)
- sections jusqu'à 150mm²
Matériaux d'isolation:
- Soie naturelle (52)
- fibre polyamide (Nylon©) (63)
- film polyester (Mylar©) (25)
- film en polyéthylène naphtalate (PEN) (Teonex©) (XR20)
- film en poly-imide (27) (Kapton©)
